Diferenças entre Módulo Ótico 100G QSFP28 ER4 Lite e QSFP28 ER4

Com o desenvolvimento acelerado da Internet, computação em nuvem e indústrias de big data, os produtos de módulo óptico 100G estão sendo usados ​​de forma cada vez mais ampla e a demanda por transmissão de longa distância aumentou. As soluções tradicionais contam com o uso de equipamentos DWDM para aumentar a distância de transmissão, que possui redes complexas, requer custos adicionais de equipamentos e maiores custos de manutenção; enquanto os módulos ópticos 100G QSFP28 ER4 ou QSFP 100G ER4 Lite podem simplificar as redes de transmissão, reduzir o uso de equipamentos de relé e diminuir os custos de manutenção.



Considerando que muitas pessoas podem não estar claras sobre a diferença entre os módulos ópticos 100G QSFP28 ER4 e QSFP28 ER4 Lite, o FiberMall fornecerá uma introdução detalhada.



1) O que é o transceptor óptico 100G QSFP28 ER4-Lite?









  1. 100G QSFP28 ER4-Lite introdução do módulo óptico

O módulo óptico 100G QSFP28 ER4 Lite é um módulo de formulário QSFP28 hot-pluggable com interfaces LC duplas e tem uma temperatura operacional de 0 ° C a 70 ° C (grau comercial) e uma taxa máxima de até 111.8 Gbps. Os comprimentos de onda centrais dos 4 canais WDM da LAN são 1295.56, 1300.05, 1304.58 e 1309.14 nm como membros da grade de comprimento de onda WDM da LAN definida no IEEE 802.3ba.

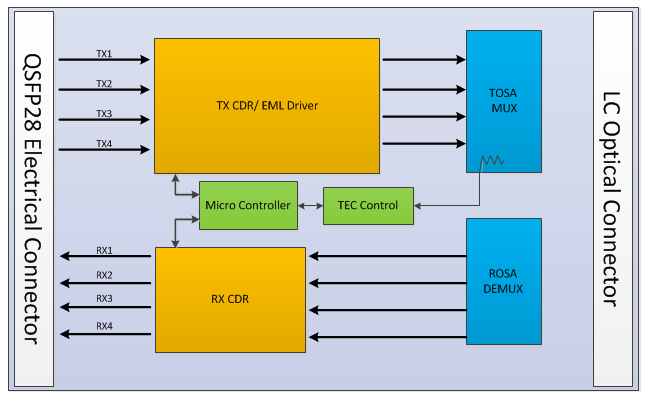

Diagrama de bloco do transceptor

Os transmissores LAN WDM EA-DFB resfriados de alto desempenho e os receptores APD de alta sensibilidade fornecem desempenho superior para aplicações Ethernet de 100 Gigabit até links de 30 km sem FEC e links de 40 km com FEC. O transmissor de comprimento de onda Tosa da LAN WDM deve ser equipado com TEC (Thermo Electric Cooler) para estabilizar o comprimento de onda, que consumirá cerca de 0.5W extra de energia enquanto estabiliza o comprimento de onda. Portanto, o consumo de energia do módulo óptico LWDM4 é maior do que o do CWDM4.



Características ópticas



Parâmetro	Símbolo	min	Típica	Max	Unidades	Notas
Comprimento de onda da pista	L0	1294.53	1295.56	1296.59	nm
	L1	1299.02	1300.05	1301.09	nm
	L2	1303.54	1304.58	1305.63	nm
	L3	1308.09	1309.14	1310.19	nm
Transmissor
SMSR	SMSR	30			dB
Potência média total de lançamento	PT			10.5	dBm
Potência média de lançamento,	PAVG	-2.9		4.5	dBm	1
cada pista
OMA, cada pista	POMA	0.1		4.5	dBm	2
Diferença na potência de lançamento entre quaisquer duas pistas (OMA)	Ptx, diff			3.6	dB
Potência de lançamento em OMA menos Transmissor e Penalidade de Dispersão (TDP), cada pista		-0.65			dBm
TDP, cada pista	TDP			2.5	dB
Taxa de extinção	ER	7			dB
RIN20OMA	reno			-130	dB / Hz
Tolerância de perda de retorno óptico	TOL			20	dB
Refletância do transmissor	RT			-12	dB
Potência média de lançamento OFF Transmissor, cada pista	Poff			-30	dBm
Máscara para os olhos {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
recebedor
Limiar de dano, cada pista	THd	-3			dBm	3
Potência média de recebimento, cada pista		-16.9		-4.9	dBm	para distância do link de 30 km
Potência média de recebimento, cada pista		-20.9		-4.9	dBm	para distância do link de 40 km
Receba poder (OMA), cada pista				-1.9	dBm
Sensibilidade do receptor (OMA), cada pista	SEN1			-14.65	dBm	para BER = 1x10-12
Sensibilidade do receptor estressada (OMA), cada pista				-12.65	dBm	para BER = 1x10-12
Sensibilidade do receptor (OMA), cada pista	SEN2			-18.65	dBm	para BER = 5x10-5
Sensibilidade do receptor estressada (OMA), cada pista				-16.65	dBm	para BER = 5x10-5
Refletância do receptor				-26	dB
Diferença na potência de recepção entre quaisquer duas pistas (média e OMA)	Prx, diff			3.6	dB
Declaração de LOS	LAJE		-26		dBm
Sobremesa LOS	PERDA		-24		dBm
Histerese LOS	PERDER	0.5			dB
Receptor elétrico de corte superior de 3 dBoff Frequência, cada faixa	Fc			31	GHz
Condições de teste de sensibilidade do receptor de estresse (Nota 4)
Penalidade de fechamento de olho vertical, cada pista			1.5		dB
Jitter J2 Stressed Eye, cada Lane			0.3		UI
Jitter J9 Stressed Eye, cada Lane			0.47		UI





  2. Função especial: Correção de Erro Forward (FEC)



Aumentar a taxa de transmissão e estender a distância de transmissão são duas tendências importantes dos módulos ópticos, mas com o aumento da taxa de transmissão, a distância de transmissão do sinal será limitada por muitos fatores, como Dispersão cromática, Efeitos não lineares, Dispersão do modo de polarização, etc. Esses fatores limitarão o aumento simultâneo da taxa de transmissão e da distância de transmissão. Para reduzir o impacto desses fatores adversos, os especialistas da indústria propuseram FEC (correção de erros antecipada).



FEC é uma técnica de correção de erro que resolve o problema na transmissão do sinal óptico quando parte do sinal óptico na extremidade de transmissão é embaralhado durante a transmissão, resultando em um erro de julgamento na extremidade de recepção. A Correção de Erro Direto (FEC) é usada em 100G e outros módulos ópticos de alta velocidade. De modo geral, quando esta função está ligada, a distância de transmissão do módulo óptico de alta velocidade será maior.



A maioria dos switches com portas QSFP100 28G tem Correção de Erro de Encaminhamento (FEC). A distância de transmissão pode chegar a 40km quando o FEC é ligado, enquanto quando ele é ligado off, a distância de transmissão só pode chegar a 30km. Módulos ópticos 100G são geralmente com Correção de Erro Direto (FEC). Embora o FEC tenha duas vantagens que são corrigir erros de encaminhamento e aumentar a distância de transmissão, ele inevitavelmente causará algum atraso de pacote no processo de correção de erros, portanto, nem todos os módulos ópticos de alta velocidade são recomendados para abrir esta função. Por exemplo, ao usar o módulo óptico 100G QSFP28 LR4, não é recomendado ligar a função FEC.





2) O que é o transceptor óptico 100G QSFP28 ER4?



  1. Introdução do módulo óptico 100G QSFP28 ER4

O módulo óptico 100G QSFP28 ER4 é projetado para Ethernet 100GBASE com uma taxa de transmissão de até 40km em fibra monomodo (SMF) via conectores LC duplex. Os comprimentos de onda centrais dos 4 canais WDM da LAN são 1295.56, 1300.05, 1304.58 e 1309.14 nm como membros da grade de comprimento de onda WDM da LAN definida no IEEE 802.3ba. Os transmissores LAN WDM EA-DFB resfriados de alto desempenho e os receptores APD de alta sensibilidade fornecem desempenho superior para aplicações Ethernet de 100 Gigabit até links de 40 km.

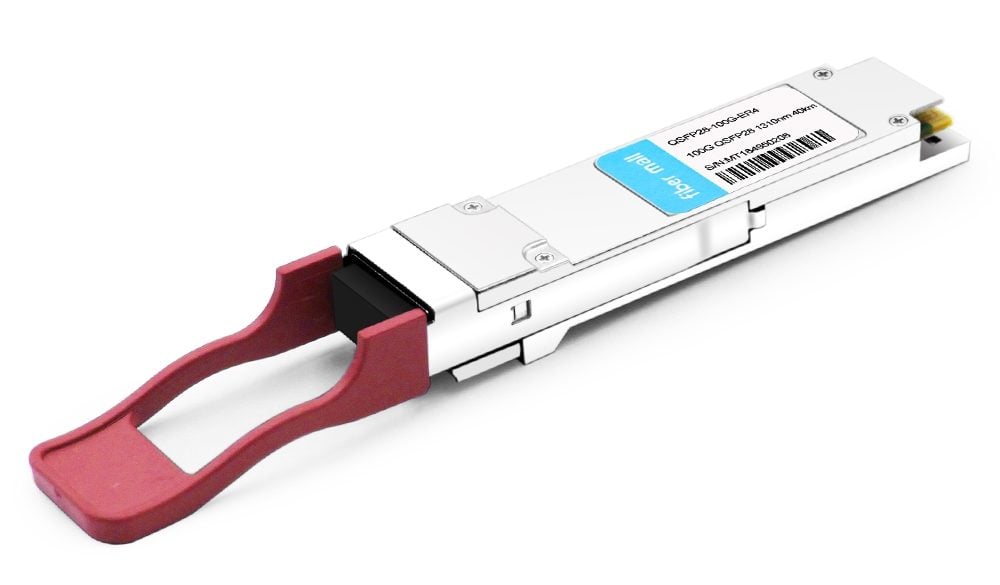

100G QSFP28 ER4 40 km



  2. Compatibilidade do módulo óptico 100G QSFP28 ER4

Os módulos ópticos QSFP28 ER4 são compatíveis com os padrões QSFP MSA, IEEE 802.3ba, 100GBASE-ER4 e OTU4. Eles são amplamente utilizados em redes de transporte óptico 100G Ethernet (100GBASE-ER4) e OTU4 em data centers. O transceptor óptico 100G QSFP28 ER4 fornecido pela FiberMall pode ser compatível com Cisco, Brocade, Arista Networks, Juniper Networks, HW e muitas outras marcas de switches.





  3. Como funciona o módulo óptico 100G QSFP28 ER4

O transmissor do módulo óptico 100g qsfp28 Er4 pode funcionar em quatro bandas LAN WDM de 1295.56nm, 1300.05nm, 1304.58nm e 1309.14nm. Os sinais ópticos nessas quatro bandas são multiplexados por um multiplexador de divisão de comprimento de onda LWDM e transmitidos por fibra monomodo (SMF) por meio de conectores LC padrão da indústria. Além disso, o SOA pode amplificar o sinal na extremidade receptora antes que o WDM decomponha o sinal em um único canal.

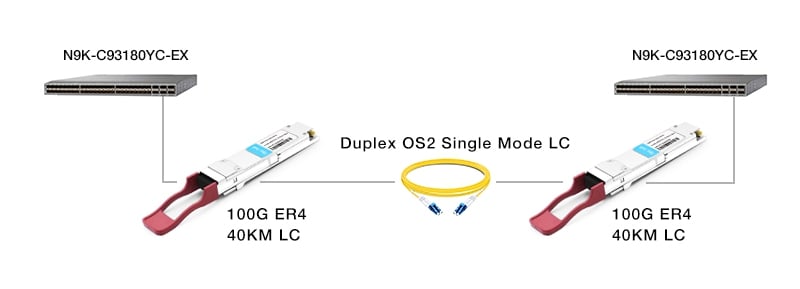

  4. Soluções de comutação de módulo óptico 100G QSFP28 ER4

Tome como exemplo os switches Cisco nexus 9300 EX Series, eles são usados ​​principalmente em data centers e grandes áreas industriais. Possui portas 100GE / 40GE / 25GE / 10GE de alta densidade, pode ser combinado com o módulo óptico 100G QSFP28 ER4, jumper OS2 e G.652 SMF. Ele pode ajudar empresas e operadoras a construir uma plataforma de rede de data center para a era da computação em nuvem.



3) Resumo

Acima está a introdução dos módulos ópticos 100G QSFP 100G ER4 Lite e QSFP28 ER4. Os módulos ópticos 100G QSFP28 ER4/ER4-Lite da FiberMall têm alta sensibilidade de recepção, baixo consumo de energia e alta confiabilidade, o que pode ajudar os usuários a eliminar o custo de usar amplificadores de fibra óptica de relé e fornecer uma solução de baixo custo para aplicações de longa distância de 100GE portas entre salas de servidores. Além disso, a FiberMall também pode fornecer módulos ópticos 100G QSFP28 ZR4, que economizarão seus custos operacionais ao alcançar transmissão de longa distância de 80 km sem usar equipamento adicional de relé de amplificação óptica.
