Guia de Breakout 800G e 400G: Soluções de Breakout de Portas para Data Centers de IA

O que acontece quando os switches do seu data center de IA já migraram para 400G ou 800G, enquanto um grande número de servidores, NICs, DPUs e dispositivos de rede existentes ainda operam em 100G ou 200G?

Substituir todos os dispositivos ao mesmo tempo raramente é prático.

É aqui que a separação de portas se torna importante.

A função Breakout permite que uma porta de switch de alta velocidade opere como múltiplas portas lógicas de baixa velocidade. Configurações comuns incluem:

• 800g a 4×200g
• 800g a 8×100g
• 800g a 2×400g
• 400g a 2×200g
• 400g a 4×100g

Para centros de dados de IA, isso oferece uma maneira prática de conectar switches de última geração de 400G e 800G à infraestrutura existente de 100G e 200G, aumentando a utilização das portas e permitindo que a rede migre gradualmente.

À medida que a IA generativa, o treinamento de grandes modelos de linguagem e a computação de alto desempenho continuam a aumentar os requisitos de largura de banda da rede, equipamentos de 100G, 200G, 400G e 800G frequentemente coexistirão na mesma infraestrutura por anos.

Portanto, o breakout não é simplesmente uma técnica de cabeamento. É uma parte importante da estratégia de migração de redes de data center existentes para estruturas de IA de alta velocidade.

Neste guia, abordamos:

• Como funciona o breakout de portas
• Por que os data centers de IA precisam de uma solução inovadora?
• Configurações comuns de breakout de 400G e 800G
• Implantação de 800G para 4×200G
• Implantação de 800G para 8×100G
• Implantação de 800G para 2×400G
• Implantação de 400G para 2×200G
• Implantação de 400G para 4×100G
• Como selecionar componentes ópticos e cabos de conexão
• Principais considerações sobre SerDes, FEC e compatibilidade
• Como o breakout pode dar suporte à migração de 200G para 800G

---

Guia de referência rápida: Configurações comuns de breakout para 400G e 800G

Alternar porta	Configuração de Breakout	Velocidade por link	Aplicação Típica
400G	2 × 200G	200G	Conecte duas placas de rede ou switches de 200G.
400G	4 × 100G	100G	Conecte quatro placas de rede ou switches de 100G.
800G	2 × 400G	400G	Conecte duas placas de rede ou switches de 400G.
800G	4 × 200G	200G	Servidores de IA, NICs e DPUs
800G no modo 400G	2 × 200G	200G	Conecte terminais legados de 200G
800G	8 × 100G	100G	Conectividade de alta densidade de 100G

Há uma regra importante a lembrar:

Ter largura de banda agregada suficiente não significa automaticamente que uma porta suporte um modo de breakout específico.

Por exemplo:

800 g = 4 × 200 g

matematicamente.

No entanto, uma porta de switch de 800G não suporta automaticamente uma conexão breakout de 4×200G.

O caminho completo deve suportar o modo exigido:

ASIC de comutação → pistas SerDes → Modo de porta → Transceptor → Cabo → NIC

A arquitetura do ASIC do switch, a configuração das vias elétricas, o sistema operacional, o projeto do transceptor, a topologia do cabo e a interface de destino devem ser todos compatíveis.

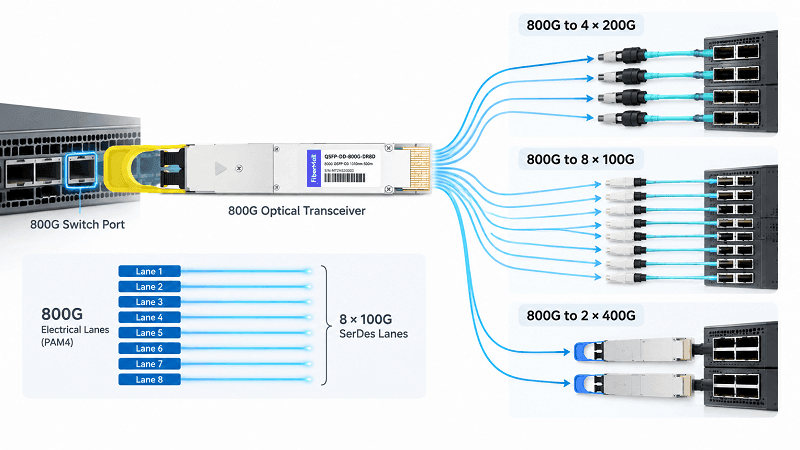

O que é Port Breakout?

O port breakout é o processo de dividir uma porta física de alta velocidade de um switch em várias interfaces lógicas independentes de menor velocidade.

Uma porta 800G típica pode usar:

8 pistas SerDes elétricas de 100G

Quando suportadas pelo ASIC do switch e pela arquitetura da porta, essas vias podem ser agrupadas em diferentes configurações lógicas.

Por exemplo:

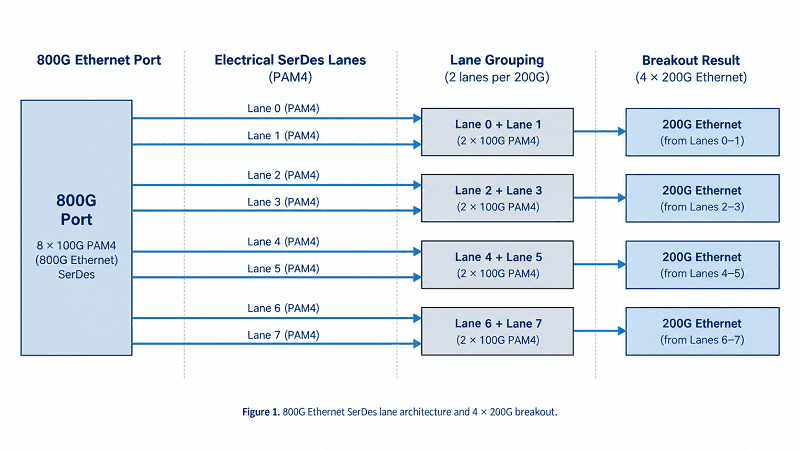

800g a 4×200g

As oito vias elétricas de 100G são divididas em quatro grupos.

Cada enlace lógico de 200G utiliza:

2 pistas 100G

800g a 8×100g

Cada canal de 100G opera como uma interface lógica independente.

800g a 2×400g

As oito faixas estão divididas em dois grupos.

Cada enlace lógico de 400G utiliza:

4 pistas 100G

O switch primeiro realiza a separação da porta lógica.

O módulo óptico, DAC, ACC, AOC ou fibra de breakout fornece então as conexões físicas entre a porta de alta velocidade e os dispositivos de destino individuais.

Uma conexão de ruptura completa pode, portanto, ser representada como:

ASIC de comutação

↓

Configuração de SerDes / Porta Breakout

↓

Transceptor de 400G ou 800G

↓

Cabo Breakout

↓

Transceptor 100G / 200G / 400G

↓

NIC / DPU / Switch

Essa distinção é importante porque um cabo breakout sozinho não consegue converter uma porta de switch em múltiplas interfaces lógicas.

O switch deve primeiro suportar o modo de breakout correspondente.

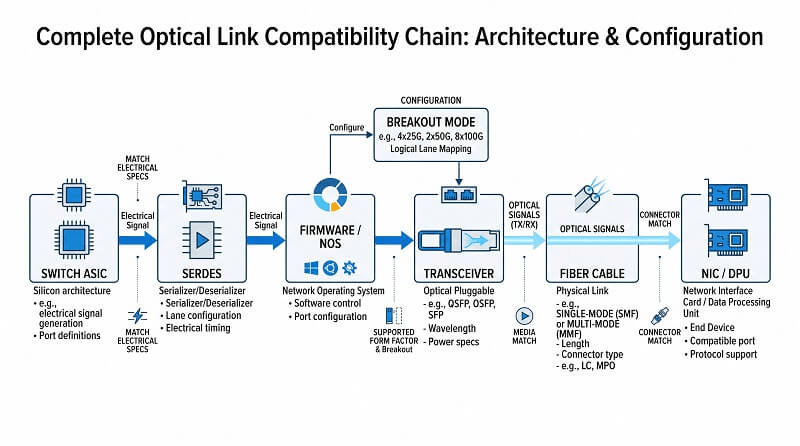

Por que os data centers de IA precisam de portas breakout?

Conecte switches 800G a dispositivos 100G e 200G existentes.

Os componentes de redes de IA raramente são atualizados exatamente ao mesmo tempo.

Um novo switch spine ou leaf pode já fornecer portas 800G, enquanto a infraestrutura de servidor instalada ainda pode usar:

• Placas de rede 100G QSFP28
• Placas de rede 200G QSFP56
• Placas de rede 200G QSFP112
• Switches 400G existentes

A substituição simultânea de todos os endpoints pode gerar custos desnecessários e interrupções operacionais.

A opção Breakout permite que o novo switch continue a suportar esses dispositivos.

Por exemplo:

Switch 800G → 4 placas de rede 200G

ou:

Switch 800G → 8 placas de rede 100G

Isso proporciona um processo de migração muito mais tranquilo.

Melhorar a utilização das portas do switch 800G

Uma porta 800G oferece uma grande quantidade de largura de banda.

Se o equipamento de destino exigir apenas 200G, dedicar uma porta física inteira de 800G a um único ponto de extremidade de 200G não representaria um uso eficiente da capacidade da porta.

Com:

1 × 800g → 4 × 200g

A mesma porta física pode conectar quatro endpoints independentes de 200G.

Isso é particularmente útil em grandes clusters de GPUs, onde centenas ou milhares de NICs precisam se conectar à rede.

Suporte à migração gradual de 200G para 400G e para 800G

O Breakout permite que as atualizações de rede ocorram em etapas.

Por exemplo, um centro de dados pode primeiro implantar uma rede spine de 800G enquanto continua a operar os switches leaf de 200G existentes.

Fase 1

Coluna vertebral de 800G

↓

Conexão de breakout de 800G para 4×200G

↓

Folha de 200G / NIC

Fase 2

Coluna vertebral de 800G

↓

Conexão de breakout de 800G para 2×400G

↓

Folha de 400g

Fase 3

Coluna vertebral de 800G

↓

Nativo 800G

↓

Folha de 800g

Essa abordagem prolonga a vida útil das placas de rede e switches existentes, ao mesmo tempo que reduz a quantidade de equipamentos que precisam ser substituídos durante cada ciclo de atualização.

Aumentar a densidade de conexões em clusters de IA

Os clusters de IA exigem uma densidade de conexão de rede muito alta.

Um cluster de GPUs de grande porte pode conter centenas ou milhares de interfaces de rede.

O Breakout permite usar portas de switch de alta largura de banda de forma mais eficiente, sem aumentar significativamente o número de portas físicas do switch.

Os benefícios podem incluir:

• Maior utilização das portas do switch
• Maior densidade de conexões com o servidor
• Design de rack mais flexível
• Redução do número de switches em algumas arquiteturas.
• Migração mais fácil entre gerações de rede

Soluções comuns de breakout de 800G

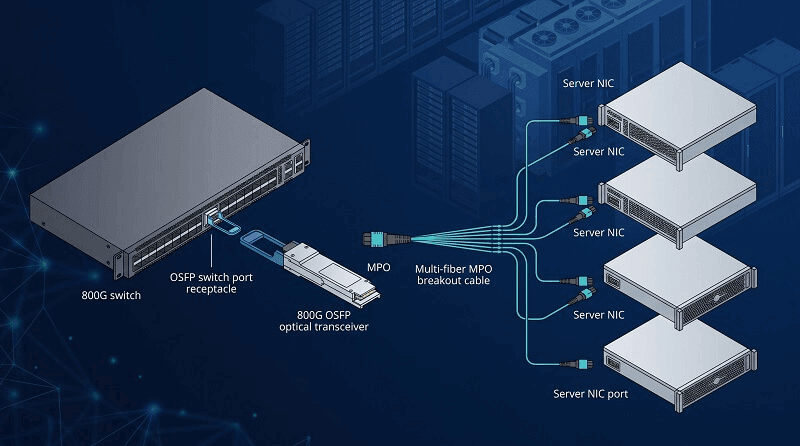

Conexão de breakout de 800G para 4×200G

A conversão de 800G para 4×200G é uma das configurações de breakout mais importantes para as atuais implementações de data centers de IA.

Uma topologia típica é:

Switch OSFP 800G

↓

Breakout 4×200G

↓

4 × 200G NIC / DPU / Switch

Essa configuração pode ser usada para conectar um switch OSFP de 800G a interfaces QSFP56, QSFP112 ou outras interfaces de 200G compatíveis.

Exemplo óptico multimodo

Uma implementação utiliza um:

OSFP-800G-2×SR4

do lado do interruptor.

O módulo oferece duas interfaces ópticas.

Em seguida, dois cabos breakout MPO multimodo 1:2 podem conectar o lado de 800G a quatro links downstream de 200G.

Dependendo da interface de destino e do suporte do switch, os módulos downstream podem incluir módulos OSFP ou QSFP112 compatíveis, operando na taxa de 200G necessária.

A topologia resultante é:

Switch OSFP 800G

↓

OSFP-800G-2×SR4

↓

Cabos de breakout MPO multimodo 2 × 1:2

↓

4 × Links Ópticos de 200G

↓

4 × NICs/DPUs de 200G

Para aplicações de curta distância, outras opções podem incluir:

• DAC
• ACC
• AOC
• Módulos ópticos multimodo

Para distâncias maiores, podem ser utilizadas soluções ópticas monomodo.

Conexão de breakout de 800G para 8×100G

A conversão de 800G para 8×100G é particularmente útil quando um novo switch de 800G precisa se conectar a um grande número de servidores ou switches de acesso de 100G já existentes.

Uma topologia típica é:

Switch OSFP 800G

↓

Breakout 8×100G

↓

8 placas de rede ou switches de 100G

Uma implementação de modo único utiliza:

OSFP-800G-2×DR4

do lado do interruptor.

As oito vias ópticas de 100G podem ser distribuídas usando dois conjuntos de fibra breakout MPO-para-LC 1:4.

Cada ramificação de distribuição se conecta então a um módulo óptico DR de 100G.

A conexão passa a ser:

Switch OSFP 800G

↓

OSFP-800G-2×DR4

↓

2 cabos breakout monomodo MPO para LC 1:4

↓

8 × QSFP-100G-DR

↓

8 placas de rede/switches de 100G

Esta configuração é adequada para:

• Migração de servidor de 800G para 100G
• Acesso a servidores de alta densidade de 100G
• Reutilização de placas de rede 100G existentes
• Agregação de múltiplos dispositivos de 100G

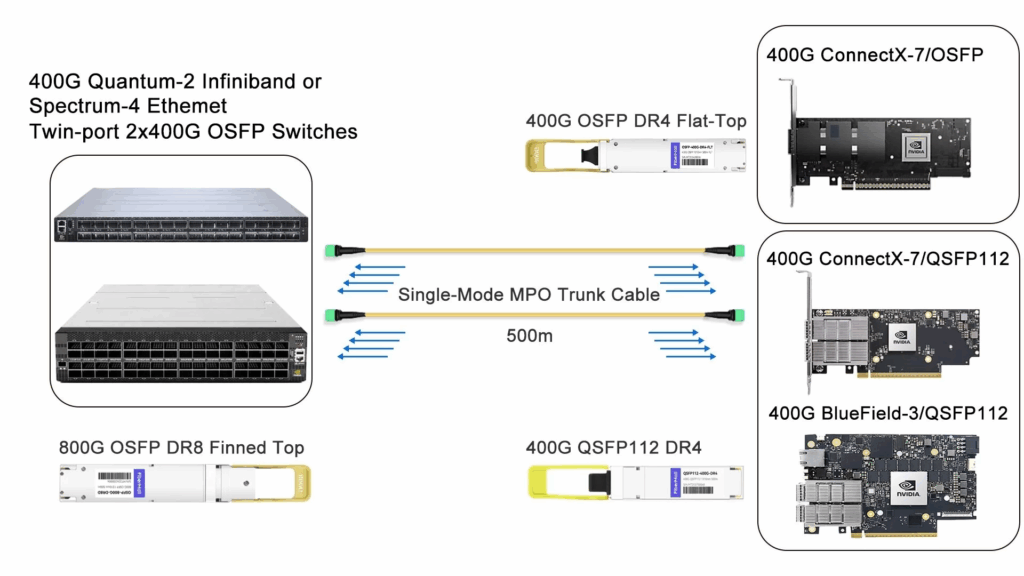

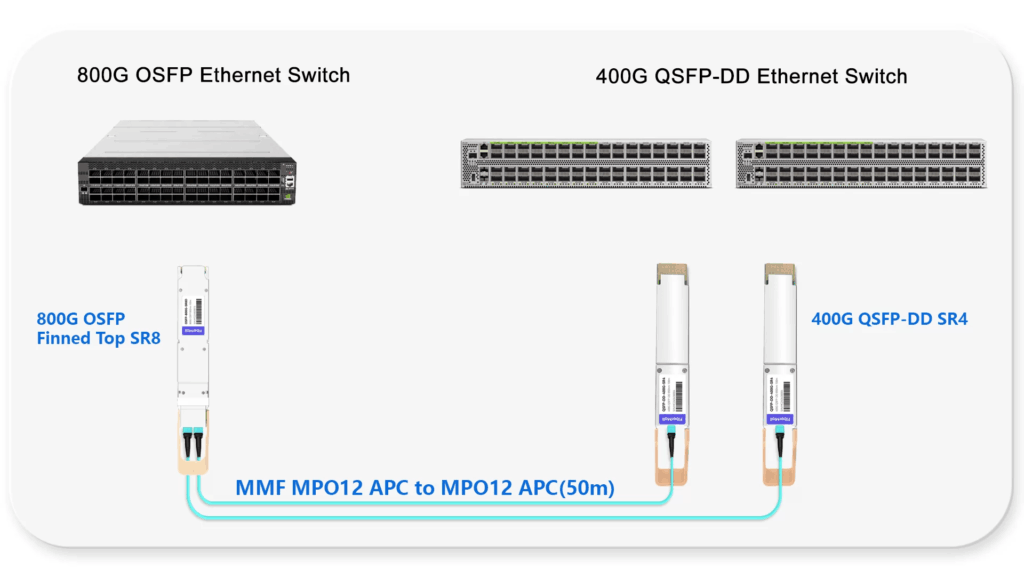

Conexão de breakout de 800G para 2×400G

À medida que mais redes de IA migram de 400G para 800G, a transição de 800G para 2×400G torna-se outra arquitetura importante nesse processo.

Uma topologia típica é:

Interruptor 800G

↓

Breakout 2×400G

↓

2 placas de rede de 400G ou switches Leaf

Isto é particularmente útil em:

• Redes de spine de 800G para leaf de 400G
• Tecidos mistos de IA de 400G e 800G
• Migrações incrementais de 400G para 800G
• Ambientes onde as placas de rede de 400G permanecem em serviço

Em vez de substituir imediatamente toda a camada 400G, a espinha dorsal pode ser atualizada primeiro, enquanto os endpoints 400G existentes permanecem conectados por meio de breakout.

À medida que a camada de folhas for posteriormente atualizada para 800G, a conexão de breakout poderá ser substituída por links nativos de 800G.

Utilizando uma porta de switch de 800G a 400G para 2×200G

Alguns cenários de implantação exigem que uma porta de switch com capacidade para 800G opere a 400G e, em seguida, se divida em dois links de 200G.

Uma topologia típica é:

Porta de switch OSFP compatível com 800G

↓

Porta configurada para 400G

↓

400g a 2×200g

↓

2 × 200G QSFP56 NICs

Para uma implementação multimodo, o lado do switch pode usar um módulo óptico 400G do tipo 2×SR4 com duas interfaces MPO.

Cada caminho óptico se conecta então a um módulo SR4 de 200G.

Essa arquitetura é útil quando uma plataforma com capacidade para 800G precisa suportar a infraestrutura existente de 200G durante um período de transição.

Soluções comuns de breakout de 400G

A conexão breakout de 400G continua sendo amplamente utilizada porque muitos ambientes de data center tradicionais e de IA ainda contêm um grande número de endpoints de 100G e 200G.

As duas configurações mais comuns são:

• 400g a 2×200g
• 400g a 4×100g

Conexão de breakout de 400G para 2×200G

Uma aplicação típica é:

Interruptor 400G

↓

Breakout 2×200G

↓

2 placas de rede/switches de 200G

Diversas implementações são possíveis, dependendo do formato da porta do switch e da interface de destino.

Switch QSFP112 para placa de rede QSFP56 de 200G

Um exemplo multimodo utiliza:

Q112-400G-SR8

do lado do interruptor.

O módulo inclui uma caixa de câmbio que converte:

4 pistas elétricas de 100G

para:

8 pistas ópticas de 50G

Um cabo breakout multimodo 1:2 pode então dividir as oito vias ópticas em dois grupos de quatro.

Cada grupo se conecta a:

Q56-200G-SR4

módulo.

A topologia passa a ser:

Switch QSFP112 de 400G

↓

Q112-400G-SR8

↓

Cabo breakout MPO multimodo 1:2

↓

2 × Q56-200G-SR4

↓

2 × 200G QSFP56 NICs

Switch QSFP112 para NIC QSFP112 de 200G ou DPU

Quando ambos os lados utilizam o ecossistema QSFP112, outra implementação pode usar:

Q112-400G-VR4/SR4

↓

Cabo breakout multimodo 1:2

↓

2 × Q112-200G-VR2/SR2

Essa configuração é adequada para switches QSFP112 de 400G conectados a NICs ou DPUs QSFP112 de 200G.

A utilização do QSFP112 em ambas as extremidades pode simplificar a correspondência das vias elétricas em plataformas compatíveis.

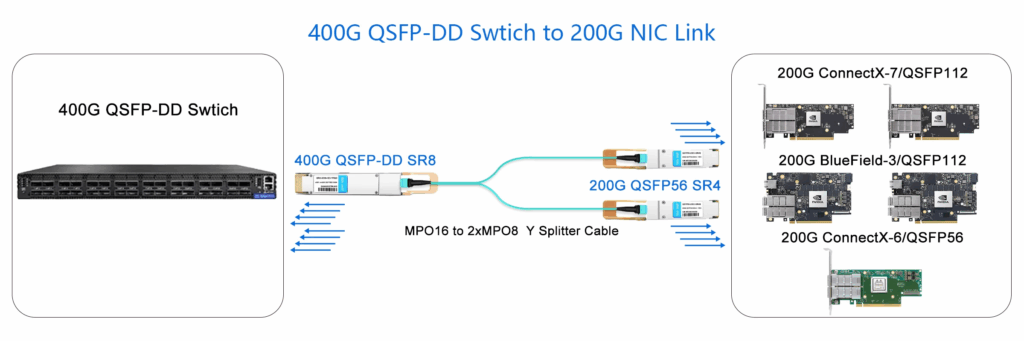

Switch QSFP-DD para placa de rede 200G QSFP56 ou QSFP112

Para plataformas de comutação QSFP-DD, um módulo óptico paralelo de 400G também pode fornecer conectividade 2×200G.

Uma solução multimodo típica utiliza:

QDD-400G-SR8

↓

Cabo breakout MPO multimodo 1:2

↓

2 módulos SR4 de 200G

↓

2 × NICs de 200G

O módulo downstream exato deve ser selecionado de acordo com o formato da placa de rede (NIC), a taxa de transmissão óptica, a configuração do switch e os requisitos de compatibilidade.

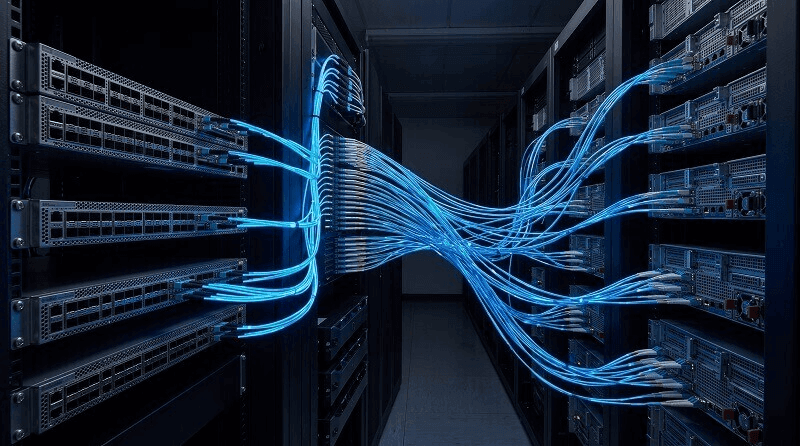

Conexão de breakout de 400G para 4×100G

A arquitetura de interconexão de 400G para 4×100G é uma das mais consolidadas em data centers modernos.

Uma topologia típica é:

Switch QSFP-DD de 400G

↓

Breakout 4×100G

↓

4 placas de rede/switches de 100G

Uma implementação comum em modo único utiliza:

QDD-400G-DR4

↓

Cabo breakout monomodo MPO para LC 1:4

↓

4 × QSFP-100G-DR

↓

4 × NICs de 100G

O módulo 400G DR4 possui quatro vias ópticas independentes de 100G.

O cabo breakout separa essas vias em quatro caminhos ópticos individuais de 100G.

Essa configuração é particularmente útil para:

• Conexões de 400G entre leaf e servidor de 100G
• Agregação de 400G para acesso de 100G
• Migração de 100G para 400G
• Reutilização da infraestrutura de NIC de 100G existente

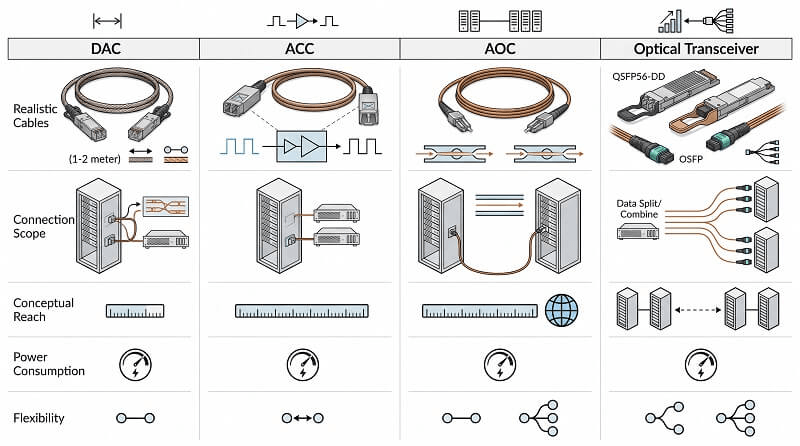

DAC vs ACC vs AOC vs Conexão Óptica

Nem toda conexão breakout requer transceptores ópticos discretos.

A interconexão correta depende muito da distância, do layout do rack, dos requisitos de energia e do projeto de cabeamento.

DAC

A conexão direta em cobre é geralmente a melhor opção para conexões muito curtas.

Uso típico:

Switch ↔ NIC no mesmo rack

As vantagens incluem:

• Baixo consumo de energia
• Baixa latência
• Custo mais baixo
• Não são necessários módulos ópticos separados.

No entanto, o alcance é limitado e o diâmetro do cabo pode se tornar um problema em taxas de dados mais altas.

ACC

O cabo de cobre ativo adiciona condicionamento de sinal para melhorar a transmissão elétrica de alta velocidade em distâncias maiores do que o DAC passivo.

O ACC pode ser útil quando:

• O alcance excede os limites práticos de DAC passivo.
• A conectividade por cobre é preferencial.
• Uma solução óptica completa é desnecessária.

AOC

O cabo óptico ativo integra os motores ópticos no conjunto do cabo.

Fornece:

• Alcance maior que o do cobre
• Menor peso do cabo
• Manuseio mais fácil em velocidades mais altas
• Não há necessidade de combinar separadamente transceptores ópticos e conjuntos de fibra.

Os AOCs são comumente usados ​​para conectividade entre racks ou conectividade de curto alcance de alta densidade.

Transceptores Ópticos + Fibra de Conexão

Para distâncias maiores ou infraestrutura de fibra estruturada, os módulos ópticos discretos e os conjuntos de fibra breakout oferecem maior flexibilidade.

Eles permitem que os designers selecionem:

• Fibra multimodo ou monomodo
• Interfaces MPO/MTP ou LC
• Diferentes alcances de transmissão
• Diferentes padrões ópticos

Como princípio geral de implantação:

Alcance muito curto: DAC
Alcance curto a médio: ACC ou AOC
Enlaces multimodo estruturados: Óptica multimodo
Maior alcance: Óptica monomodo

Como escolher a solução ideal para breakout

A escolha de uma solução de breakout deve começar pela análise da conexão completa, e não apenas pelo cabo.

Em vez de perguntar:

Qual cabo de 800G para 4×200G devo comprar?

Comece verificando os seguintes parâmetros.

Confirme a velocidade da porta do switch.

Verifique a velocidade nativa da porta do switch:

• 200G
• 400G
• 800G

Em seguida, confirme a velocidade necessária em cada destino.

Por exemplo:

800G → 4×200G

ou:

400G → 4×100G

Confirme o modo de breakout compatível.

O switch deve suportar explicitamente a configuração lógica necessária.

Possíveis exemplos incluem:

• 2 × 400G
• 4 × 200G
• 8 × 100G
• 2 × 200G
• 4 × 100G

O suporte depende do ASIC do switch, do layout do hardware, do firmware e do sistema operacional de rede.

Não assuma que uma porta suporta uma determinada configuração simplesmente porque a largura de banda agregada corresponde.

Verifique a arquitetura de faixas SerDes.

A configuração SerDes é um dos fatores mais importantes para a compatibilidade de breakout.

Verifica:

• Número de faixas elétricas
• Taxa de dados por faixa
• taxa de sinalização PAM4
• Agrupamento de faixas
• Requisitos da caixa de câmbio

Por exemplo, uma porta 800G baseada em oito vias elétricas 100G é naturalmente adequada para certas combinações de breakout.

No entanto, a implementação específica ainda precisa ser suportada pelo ASIC do switch e pela arquitetura do transceptor.

Verifique a arquitetura da faixa do transceptor.

Dois módulos ópticos com a mesma taxa de dados agregada não possuem necessariamente a mesma arquitetura interna.

O módulo pode usar:

• Óptica paralela
• Wavelength Division Multiplexing
• Conversão da caixa de câmbio
• Conversão baseada em DSP
• Diferentes contagens de faixas ópticas

Essas diferenças afetam diretamente a capacidade de ruptura.

Por exemplo, um módulo óptico paralelo pode possibilitar a separação de canais ópticos individuais, enquanto um módulo multiplexado por comprimento de onda pode exigir uma arquitetura de breakout diferente.

Verificar compatibilidade com FEC

A transmissão PAM4 de alta velocidade depende fortemente da correção de erros de encaminhamento (FEC).

Uma conexão de breakout deve manter um comportamento FEC compatível em todos os pontos:

Switch → Transceptor → Link → Transceptor → NIC

Uma conexão física pode estar correta mesmo que o link Ethernet falhe devido ao uso de configurações ou modos FEC incompatíveis nos dois pontos de extremidade.

Isso se torna cada vez mais importante em 200G, 400G e 800G.

Selecione a fibra e o conector corretos.

A arquitetura de cabeamento deve ser compatível com o módulo óptico.

Verifica:

• Multimodo vs. monomodo
• MPO/MTP vs LC
• Contagem de fibra
• Polaridade de ruptura
• APC vs UPC
• Chaveamento de conector
• A distância de transmissão

A polaridade incorreta ou a seleção inadequada do conector podem impedir que um projeto de breakout compatível funcione.

Verifique o porto de destino

O dispositivo receptor pode ser:

• QSFP28
• QSFP56
• QSFP112
• QSFP-DD
• OSFP

O formato, por si só, não garante a compatibilidade.

A porta deve suportar a velocidade, a taxa de transmissão, o modo FEC e o padrão óptico desejados.

Verificar compatibilidade de ponta a ponta

A regra mais importante é validar a cadeia completa:

Interruptor

↓

NOS / Firmware

↓

Modo de quebra de porta

↓

SerDes

↓

transceiver

↓

Cabo / Fibra

↓

Transceptor de destino

↓

NIC / DPU / Switch

Um projeto de breakout não deve ser aprovado com base apenas na especificação de um único componente.

Estratégias de migração inovadoras da AIDC

O Breakout é especialmente valioso quando as gerações de rede do data center se sobrepõem.

Em vez de atualizar todas as camadas de uma só vez, os operadores podem usar diferentes estratégias de migração.

Estratégia 1: Atualização com foco na coluna vertebral

Essa abordagem é adequada quando os switches de folha existentes ainda são utilizáveis, mas a rede principal requer capacidade adicional.

Etapa 1

Atualize a estrutura para 800G.

Etapa 2

Uso:

800G → 2×400G

ou:

800G → 4×200G

para continuar conectando os interruptores de folha existentes.

Etapa 3

Atualize os interruptores de folha gradualmente.

Etapa 4

Substitua as conexões de breakout por links nativos de 800G quando ambos os lados suportarem 800G.

Ideal para:
Redes existentes de 200G ou 400G com infraestrutura de rede em bom estado.

Estratégia 2: Atualize primeiro os racks de IA de alta largura de banda

Alguns racks de IA geram muito mais tráfego do que o restante do data center.

Em vez de atualizar toda a estrutura, os operadores podem primeiro migrar esses racks para switches de folha de maior velocidade.

Por exemplo:

Folha de 800g

↓

Breakout ou 400G nativo

↓

Coluna vertebral existente

À medida que o tráfego aumenta, a infraestrutura principal pode ser modernizada.

Ideal para:
clusters de treinamento de GPU e outras zonas de computação de alta largura de banda.

Estratégia 3: Ignore a etapa de 400G e passe diretamente de 200G para 800G.

Um centro de dados que atualmente opera em 200G pode considerar a possibilidade de pular uma geração completa de switches de 400G.

Em vez de:

200g → 400g → 800g

a rede pode se mover diretamente para:

200g → 800g

ao usar:

Breakout de 800G para 4×200G

para manter a compatibilidade com os equipamentos 200G existentes.

À medida que os pontos de extremidade são atualizados, as conexões individuais de breakout podem ser substituídas por links de 400G ou links nativos de 800G.

Essa estratégia pode reduzir o número de ciclos de substituição de switches principais.

Erros comuns na implantação do Breakout

Erro 1: Assumir que a matemática da largura de banda equivale à compatibilidade.

800g dividido por quatro é igual a 200g.

Mas isso não garante que o switch suporte 4×200G.

Verifique sempre o modo de conexão real.

Erro 2: Selecionar o cabo antes da óptica.

O cabo não pode ser selecionado corretamente até que a arquitetura óptica seja conhecida.

Primeiro determine:

• Porta do switch
• Modo de fuga
• Tipo de transceptor
• Interface de destino

Em seguida, selecione a fibra ou o cabo correspondente.

Erro 3: Ignorar as taxas de faixas elétricas

Uma interface de 200G pode ser implementada usando diferentes estruturas de vias elétricas e ópticas.

Portanto, dois módulos com a mesma taxa agregada de 200G não são automaticamente intercambiáveis.

Erro 4: Ignorar a FEC

Uma conexão pode ter a óptica e a fibra corretas, mas ainda assim permanecer inativa devido a uma incompatibilidade de FEC (correção de erro de fábrica).

Verifique sempre as configurações de FEC em ambos os dispositivos.

Erro 5: Tratar o formato como o único requisito de compatibilidade

QSFP56, QSFP112, QSFP-DD e OSFP descrevem ecossistemas de módulos físicos e elétricos, mas não compatibilidade de enlace completa.

A velocidade, a estrutura das faixas, o modo de saída, a óptica e a FEC também devem ser compatíveis.

Perguntas frequentes

É possível dividir uma porta 800G em 4 portas 200G?

Sim, se o ASIC do switch, a arquitetura SerDes, o firmware, a configuração da porta, o transceptor e o cabo suportarem breakout 4×200G.

O fato de que:

800 g = 4 × 200 g

Isso por si só não garante a compatibilidade.

É possível fazer breakout de uma porta 800G para 8×100G?

Sim, em plataformas compatíveis.

Uma possível implementação em modo único utiliza:

OSFP-800G-2×DR4

com:

2 cabos breakout MPO para LC 1:4

Para conectar:

8 módulos DR de 100G

O switch também deve ser configurado para operação 8×100G.

É possível conectar uma porta 800G a dois dispositivos 400G?

Sim, quando o switch e a óptica suportam:

800G → 2×400G

Essa é uma arquitetura de migração útil para switches spine de 800G que se conectam a switches leaf ou NICs de 400G existentes.

É possível conectar uma porta 400G a duas placas de rede 200G?

Sim. Travas deslizantes portáteis

O switch deve suportar:

400G → 2×200G

e o transceptor, as vias elétricas, o FEC e o cabo de conexão devem ser compatíveis com as duas interfaces de destino.

As plataformas QSFP112 e QSFP-DD podem suportar diferentes implementações, dependendo do hardware.

É possível conectar uma porta 400G a quatro dispositivos 100G?

Sim. Travas deslizantes portáteis

Uma solução típica de modo único é:

400G QSFP-DD DR4

↓

Conversão MPO-para-LC 1:4

↓

4 × 100G DR

Isso é amplamente utilizado para conectar switches de 400G a placas de rede ou switches de 100G existentes.

Um cabo breakout é suficiente para dividir uma porta de switch?

Não.

O cabo breakout fornece apenas as conexões físicas.

O switch também deve suportar o modo de breakout lógico apropriado.

A solução completa depende de:

ASIC + SerDes + Firmware + Configuração de Porta + Óptica + Cabo + Dispositivo de Destino

Qual a diferença entre Port Breakout e Port Speed ​​Downshift?

Um breakout de porta cria múltiplas portas lógicas independentes.

Por exemplo:

800G → 4×200G

Uma redução de velocidade mantém uma porta física/lógica, mas a opera a uma taxa total mais baixa.

Por exemplo:

Porta compatível com 800G → 400G

Em algumas aplicações, as duas técnicas podem ser combinadas.

Por exemplo, uma porta com capacidade para 800G pode operar inicialmente no modo 400G e, em seguida, ser configurada como:

400G → 2×200G

Devo usar módulos DAC, AOC ou ópticos para a conexão?

Depende principalmente da distância de transmissão e dos requisitos de cabeamento.

Use o DAC para conexões muito curtas.

Use ACC quando for necessário um alcance adicional de cobre.

Utilize AOC para enlaces de alta velocidade de curta a média distância, onde se prefere cabeamento óptico leve.

Utilize transceptores ópticos e fibra óptica para cabeamento estruturado e enlaces de longa distância.

Conclusão

À medida que as redes de data centers com IA evoluem de 100G e 200G para 400G, 800G e, eventualmente, velocidades ainda maiores, múltiplas gerações de equipamentos de rede continuarão a coexistir.

A solução Port Breakout oferece uma maneira eficaz de conectar essas gerações.

As opções de implantação mais comuns incluem:

800G → 2×400G

800G → 4×200G

800G → 8×100G

400G → 2×200G

400G → 4×100G

A questão principal não é simplesmente encontrar um cabo que divida fisicamente um conector em vários conectores.

O sucesso de uma implementação inovadora depende da compatibilidade de todo o sistema:

ASIC de comutação → SerDes → Firmware → Modo Breakout → Transceptor → Cabo → NIC

Ao verificar cada camada antes da implementação, os arquitetos de rede podem reutilizar a infraestrutura existente, melhorar a utilização das portas dos switches e migrar redes de IA para velocidades mais altas sem precisar substituir todos os componentes da rede de uma só vez.

A FiberMall fornece soluções de interconexão óptica de alta velocidade que abrangem redes de data center de 200G, 400G, 800G e de próxima geração, incluindo transceptores ópticos, DACs, ACCs, AOCs e conjuntos de fibra breakout.

Seja qual for o objetivo — conectar um novo switch de 800G a placas de rede de 200G existentes, migrar uma estrutura de 400G para 800G ou construir um novo cluster de IA de alta densidade —, a arquitetura de breakout deve ser projetada como um link completo de ponta a ponta, em vez de uma seleção individual de cabos ou transceptores.

Planejando uma implementação de breakout de 800G ou 400G? A FiberMall pode ajudar a verificar a compatibilidade de switches, transceptores, cabos e placas de rede antes da implementação.
