10 типов одиночных лямбда-модулей 100G QSFP28 — особенности и преимущества

Современные популярные оптические стандарты 100G, такие как оптические модули 100G SR4, 100G LR4, 100G CWDM4, 100G PSM4 и 100G ER4, используют четыре оптических канала 25G для параллельной передачи или передачи WDM. Все они требуют ряда дорогих оптических устройств и комплектов. Чтобы снизить стоимость и улучшить скорость передачи, в отрасли была предложена спецификация 100G с одним лямбда-выражением. Все оптические модули, соответствующие этой спецификации, модулируются одноволновым 100G PAM4.

Различия между традиционным оптическим трансивером 100G и оптическим трансивером 100G с одним лямбда-выражением

Традиционный оптический модуль 100G

Традиционный оптический модуль 100G использует четыре оптических канала 25G, а четыре оптических канала обеспечивают передачу 100G через WDM или параллелизм каналов. Для каждого канала требуются отдельные передающие и принимающие устройства, что предъявляет высокие требования к энергопотреблению оптического модуля, размещению и стоимости.

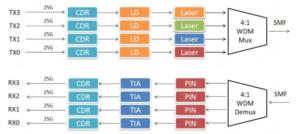

принципиальная схема 100G QSFP28 CWDM4

100G одиночный лямбда-оптический Модули

Одиночный оптический модуль лямбда 100G преобразует четыре электрических сигнала 25G в одноволновой оптический сигнал 100G PAM4 для передачи данных с помощью DSP. Количество оптических передающих и приемных блоков уменьшено с четырех до одного, что эффективно снижает внутреннюю оптическую сложность оптического модуля. Поскольку количество компонентов уменьшается, стоимость значительно снижается (стоимость оптических компонентов составляет около 60% от общей стоимости оптического модуля).

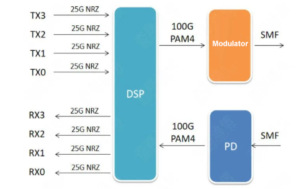

принципиальная схема одноволнового модуля 100G QSFP28

Типы одиночных лямбда-модулей 100G

The 100G single lambda optical modules currently include 100G QSFP28 DR, 100G QSFP28 FR, 100G QSFP28 FR CWDM, 100G QSFP28 LR, 100G QSFP28 LR CWDM, 100G QSFP28 LR BIDI 10km, 100G QSFP28 LR BIDI 20km, 100G QSFP28 ER Lite BIDI 30km, 100G QSFP28 ER BIDI 40 км и 100G DWDM QSFP28 ZR. Все они относятся к одномодовым оптическим модулям. В следующей таблице показаны конкретные параметры:

ФайберМолл ПНрежимсоединительТип волокнаДлина волныРасстояние
КСФП28-100Г-ДР1DRДуплексный ЖКSMF1310nm500m
КСФП28-100Г-ФР1FRДуплексный ЖКSMF1310nm2km
КСФП28-100Г-ФР1-К27FRДуплексный ЖКSMF1271nm2km
КСФП28-100Г-ФР1-К29FRДуплексный ЖКSMF1291nm2km
КСФП28-100Г-ФР1-К31FRДуплексный ЖКSMF1311nm2km
КСФП28-100Г-ФР1-К33FRДуплексный ЖКSMF1331nm2km
КСФП28-100Г-ЛР1FRДуплексный ЖКSMF1310nm10km
КСФП28-100Г-ЛР1-К27LRДуплексный ЖКSMF1271nm10km
КСФП28-100Г-ЛР1-К29LRДуплексный ЖКSMF1291nm10km
КСФП28-100Г-ЛР1-К31LRДуплексный ЖКSMF1311nm10km
КСФП28-100Г-ЛР1-К33LRДуплексный ЖКSMF1331nm10km
К28-100Г23-БС10LRСимплексный LCSMFTx1271нм / Rx1331нм10km
К28-100Г32-БС10LRСимплексный LCSMFTx1331нм / Rx1271нм10km
К28-100Г23-БС20LRСимплексный LCSMFTx1271нм / Rx1331нм20km
К28-100Г32-БС20LRСимплексный LCSMFTx1331нм / Rx1271нм20km
К28-100Г49-БС30ЭР ЛайтСимплексный LCSMFTx1304нм / Rx1309нм30km
К28-100Г94-БС30ЭР ЛайтСимплексный LCSMFTx1309нм / Rx1304нм30km
К28-100Г49-БС40ERСимплексный LCSMFTx1304нм / Rx1309нм40km
К28-100Г94-БС40ERСимплексный LCSMFTx1309нм / Rx1304нм40km
Q28-DW100Gxx-80CZRДуплексный ЖКSMFC-Band80km

100G КСФП28 ДР

Этот продукт представляет собой модуль приемопередатчика, предназначенный для приложений оптической связи на расстоянии 500 м. Модуль включает одноканальный оптический сигнал с центральной длиной волны 1310 нм и скоростью передачи данных 50 Гбод. Тракт передатчика включает в себя драйвер EML и охлаждаемый EML вместе. На пути приемника входной оптический сигнал подается на фотодиодный детектор Pin. Редуктор на основе DSP используется для преобразования сигналов 4x25 Гбит/с NRZ в сигналы 1x50 Гбит/с PAM4. Кроме того, в этот DSP интегрированы 4-канальный ретаймер и блок FEC. Электрический интерфейс соответствует IEEE 802.3cd и QSFP28 MSA в направлениях передачи и приема, а оптический интерфейс соответствует IEEE 802.3cd и 100G Lambda MSA с разъемом Duplex LC. Модуль имеет максимальную потребляемую мощность 3.5 Вт.

Продукт спроектирован с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с соглашением QSFP28 Multi-Source Agreement (MSA). Он был разработан для работы в самых суровых внешних условиях, включая температуру, влажность и электромагнитные помехи.

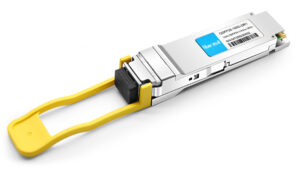

КСФП28-100Г-ДР1 (1)

100G КСФП28 ФР

Этот продукт представляет собой модуль приемопередатчика, предназначенный для оптической связи на расстоянии 2 км. Он преобразует 4-канальные агрегированные электрические входные данные NRZ со скоростью 100 Гбит/с в один канал оптического сигнала PAM50 (свет) со скоростью 4 Гбод на центральной длине волны 1310 нм через коробку передач на базе DSP с помощью охлаждаемого электроабсорбционно-модулированного DFB-лазера (EML). Свет распространяется из передатчика в волокно SMF.

Модуль приемника принимает входной оптический сигнал PAM50 со скоростью 4 Гбод и преобразует его в электрический сигнал PAM50 со скоростью 4 Гбод через линейный усилитель. А затем преобразуйте сигнал PAM50 со скоростью 4 Гбод в 4 канала сигналов NRZ со скоростью 25 Гбит/с.

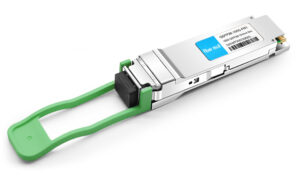

КСФП28-100Г-ФР1

100G КСФП28 ФР CWDM

Модуль приемопередатчика CWDM Single Lambda QSFP28 от FiberMall предназначен для использования в каналах 100 Gigabit Ethernet по одномодовому волокну длиной 2 км. Модуль включает одноканальный оптический сигнал с центральной длиной волны 1271, 1291, 1311 или 1331 нм, работающий со скоростью передачи данных 50 Гбод. Электрический интерфейс модуля соответствует OIF CEI-28G-VSR и QSFP28 MSA.

КСФП28-100Г-ФР КВДМ

100G КСФП28 ЛР

Особенности товара:

  • QSFP28 Соответствует MSA
  • Поддерживает 53.125 Гбод
  • 100G Lambda MSA 100G-LR Соответствует спецификациям
  • Передача до 10 км по одномодовому волокну (SMF) с FEC
  • Температура в корпусе: от 0 до 70oC
  • Электрический интерфейс 4x25G (OIF CEI-28G-VSR)
  • Максимальная потребляемая мощность 4.5W
  • Дуплексный разъем LC
  • Соответствует RoHS

Приложения

  • Центр обработки данных Interconnect
  • 100G Ethernet
  • Корпоративные сети

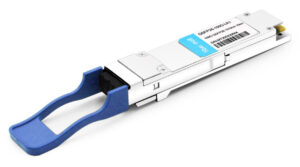

КСФП28-100Г-ЛР1

100G КСФП28 ЛР CWDM

Особенности товара:

  • Поддерживает 100 Гбит / с
  • 100G Lambda MSA 100G-LR соответствует спецификации
  • Один источник питания 3.3 В
  • Рассеиваемая мощность <4.5 Вт
  • До 10 км по SMF с FEC
  • QSFP28 Соответствует MSA
  • Совместимость с SFF-8636, ред. 2.10a
  • Электрический интерфейс 4x25G
  • Дуплексный разъем LC
  • Температурный диапазон коммерческого корпуса от 0°C до 70°C
  • Интерфейс I 2 C со встроенным цифровым диагностическим мониторингом
  • Сертификация безопасности: TUV/UL/FDA
  • Соответствует RoHS

Приложения

  • Центр обработки данных Interconnect
  • 100G Ethernet

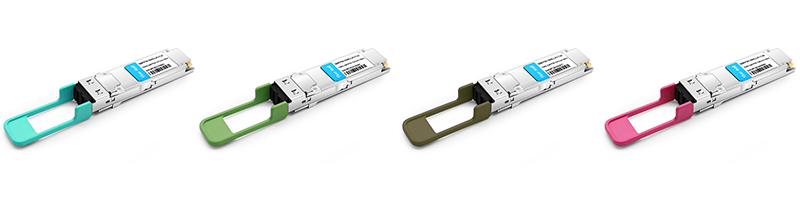

КСФП28-100Г-ФР КВДМ

100G QSFP28 LR BIDI 10 км

Особенности товара:

  • Поддерживает 100GBASE-LR1 BIDI
  • Скорость передачи сигналов 103.125/106.25/111.8 Гбит/с с PAM4
  • Совместимость со 100G OTU4
  • До 10км передачи по SMF
  • Лазер EML и приемник PIN-кода
  • 78 Гбит/с с электрическим интерфейсом NRZ (CAUI-4)
  • Высокоскоростной электрический интерфейс ввода/вывода
  • Интерфейс I2C со встроенным цифровым диагностическим мониторингом
  • Пакет QSFP28 MSA с симплексным разъемом LC
  • Одиночный + источник питания 3.3V
  • Поддержка HW TX_DIS и RX_LOS для телекоммуникационных приложений
  • Максимальная потребляемая мощность 4.5 Вт
  • Рабочая температура корпуса: от 0 до +70 ℃
  • Соответствует стандарту 802.3cu, SFF-8636 и SFF-8679.
  • Соответствует директиве ЕС 2011/65/ЕС

Приложения

  • 100GGBASE-LR1 БИДИ

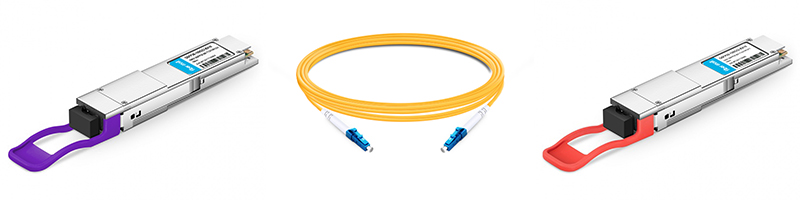

100G QSFP28 LR BIDI 10 км

100G QSFP28 LR BIDI 20 км

Оптический трансивер 100G BIDI QSFP28 использует длины волн TX1271nm/RX1331nm с сигналами PAM4 для передачи до 20 км по одномодовому волокну. Модуль поддерживает скорость передачи данных 103.125/106.25/111.8 Гбит/с со скоростью передачи данных по полосе PAM4 с симплексным разъемом LC с использованием посадочного места QSFP28. Этот двунаправленный трансивер полностью соответствует спецификациям QSFP28 MSA, 100G OTU4, 802.3cu, SFF-8636 и SFF-8679 в приложениях 100GBASE-LR1 BIDI. Модуль горячей замены оснащен интерфейсом I2C со встроенными функциями цифрового диагностического мониторинга.

Номер по каталогу FiberMallК28-100Г23-БС20Название поставщикаФайберМолл
Форм-факторQSFP28Максимальная скорость передачи данных111.8Gbps
Длина волныTX1271нм / RX1331нмМакс. Расстояние20km
соединительСимплексный LCТип передатчикаEML
Тип кабеляSMFТип приемникаPIN-код
Поддержка DDMДаФормат модуляцииPAM4
TX Power-0.2 ~ + 6.6dBmЧувствительность приемника<-7.6 дБм
протоколы802.3cu, SFF-8636 и SFF-8679,
100 Г ОТУ4, КСФП28 МСА
Рабочая Температураот 0 до 70 ℃ (от 32 до 158 ℉)

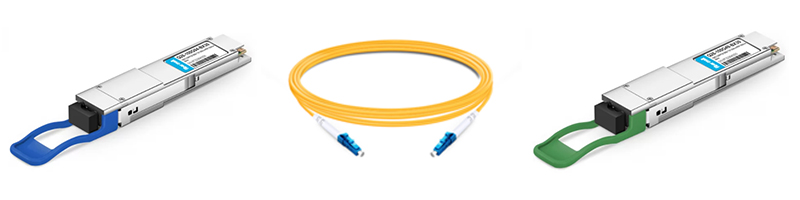

100G QSFP28 ER Lite BIDI 30 км

Особенности товара:

  • Поддерживает 100GBASE-ER1-30 BIDI
  • Скорость передачи сигналов по полосе 106.25 Гбит/с с PAM4
  • До 30км передачи по SMF
  • Лазер EML и приемник APD
  • 78 Гбит/с с электрическим интерфейсом NRZ (CAUI-4)
  • Высокоскоростной электрический интерфейс ввода/вывода
  • Интерфейс I2C со встроенным цифровым диагностическим мониторингом
  • Пакет QSFP28 MSA с симплексным разъемом LC
  • Одиночный + источник питания 3.3V
  • Максимальная потребляемая мощность 4.5 Вт
  • Рабочая температура корпуса: от 0 до +70 °C
  • Соответствует стандарту 802.3cu, SFF-8636 и SFF-8679.
  • Соответствует директиве ЕС 2015/863/ЕС

Применение

  • 100GBASE-ER1-30 БИДИ
QSFP28 ER БИДИ 40 км

100G КСФП28 ЭР БИДИ 40км

Оптический трансивер 100G BIDI QSFP28 использует длины волн TX1309nm/RX1304nm с сигналами PAM4 для передачи до 40 км по одномодовому волокну. Модуль поддерживает скорость передачи данных 103.125/106.25/111.8 Гбит/с со скоростью передачи данных по полосе PAM4 с симплексным разъемом LC с использованием посадочного места QSFP28. Этот двунаправленный трансивер полностью соответствует спецификациям QSFP28 MSA, 100G OTU4, 802.3cu, SFF-8636 и SFF-8679 в приложениях 100GBASE-LR1 BIDI. Модуль горячей замены оснащен интерфейсом I2C со встроенными функциями цифрового диагностического мониторинга.

Номер по каталогу FiberMallК28-100Г94-БС40Название поставщикаФайберМолл
Форм-факторQSFP28Максимальная скорость передачи данных111.8Gbps
Длина волныTX1309нм / RX1304нмМакс. Расстояние40km
соединительСимплексный LCТип передатчикаEML
Тип кабеляSMFТип приемникаAPD
Поддержка DDMДаФормат модуляцииPAM4
TX Power1.7 ~ + 7.1 дБмЧувствительность приемника<-13.8 дБм
протоколы802.3cu, SFF-8636 и SFF-8679,
100 Г ОТУ4, КСФП28 МСА
Рабочая Температураот 0 до 70 ℃ (от 32 до 158 ℉)

100G одноволновой DWDM QSFP28 ZR

Особенности товара:

  • Поддерживает 100 Гбит / с
  • Доступен для всех длин волн C-диапазона в сети DWDM 100 ГГц ITU Grid
  • Дальность действия 80 км по SMF с EDFA и DCM (модули компенсации дисперсии)
  • QSFP28 Соответствует MSA
  • Совместимость с SFF-8636, ред. 2.10a
  • Электрический интерфейс 4x25G
  • Дуплексный разъем LC
  • Один источник питания 3.3 В
  • Рассеиваемая мощность <5.5 Вт
  • Температурный диапазон коммерческого корпуса от 0°C до 70°C
  • Интерфейс I2C со встроенным цифровым диагностическим мониторингом
  • Сертификация безопасности: TUV/UL/FDA
  • Соответствует RoHS

Приложения

  • Усиленные сети DWDM 100G
  • Соединения центра обработки данных

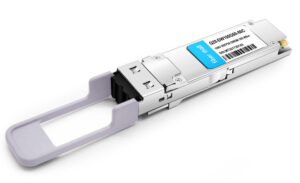

100G DWDM КСФП28 ЗР

Оптический модуль 100G Single Lambda в качестве дополнения к традиционному оптическому модулю 100G

Оптический модуль 100G QSFP28 DR с использованием одномодового оптоволокна OS2 может передаваться на расстояние до 500 м, 100G QSFP28 FR с использованием одномодового оптоволокна OS2 может передаваться на расстояние до 2 км, 100G QSFP28 LR с использованием одномодового оптоволокна OS2 может передаваться передается на расстояние до 10 км, 100G QSFP28 LR с использованием одномодового оптоволокна OS2 может передаваться на расстояние до 10 км. 100G QSFP28 ER может преодолевать расстояние до 40 км по одномодовым волокнам OS2, и они полностью соответствуют приложениям стабильности операторского класса. Одиночный оптический модуль лямбда 100G можно использовать в качестве альтернативы или дополнения к передаче на большие расстояния 100G, что является более экономичным (как показано на следующем рисунке).

добавки

Оптический модуль 100G Single Lambda поддерживает сеть 400G

Оптический модуль 100G Single Lambda использует одноканальную технологию 100G PAM4, которая закладывает основу для развития 400G (4*100G) Ethernet. Это облегчает модернизацию сети 400 Гбит/с, упрощает оптические компоненты внутри оптических модулей 400 Гбит/с, сокращает использование оптических волокон и экономит затраты на прокладку кабелей. Например, оптический модуль 400G QFP-DD DR4 использует спецификацию 100GBASE-DR, поэтому оптический модуль 400G QFP-DD DR4 можно подключить к четырем оптическим модулям 100G QSFP28 DR с помощью ответвительных кабелей MPO, которые можно использовать для соединения между верхний коммутатор и сервер (как показано на следующем рисунке).

Обеспечьте соединения от 100G до 400G через MPO
