Обзор 24 типов приемопередатчиков 100G QSFP28

С развитием 100G Ethernet растет спрос на оптические модули 100G. В настоящее время на оптические модули 100G приходится значительная часть затрат на построение сети. Среди них QSFP28 стал предпочтительным форм-фактором для оптических модулей 100G из-за его небольшого размера и низкого энергопотребления. Оптические модули 100G QSFP28 доступны в самых разных типах и обычно используются в центрах обработки данных, и каждый из них имеет свои характеристики, поэтому вы можете выбрать правильный в соответствии с вашими реальными потребностями.

Стандарты оптического модуля 100G QSFP28 определяются двумя основными организациями (IEEE и MSA). IEEE определяет стандарты QSFP28 SR4, QSFP28 SR BD, QSFP28 SWDM4, QSFP28 LR4, QSFP28 CWDM, QSFP28 DWDM, QSFP28 ER4 и QSFP28 ZR4. MSA определяет стандарты QSFP28 CWDM4 и QSFP28 PSM4.

Более подробно, «QSFP» — это сокращение от Quad (4-channel) Small Form Factor Pluggable, что относится к типу корпуса; число «28» означает, что максимальная скорость передачи каждого канала составляет 28 Гбит/с; «SR» означает малую дальность (до 100 м); «LR» означает большую дальность (до 20 км); «ER» означает увеличенную дальность (до 40 км); «ZR» означает наилучшую дальность (до 80 км); и цифра «4» в QSFP28 CWDM4 и QSFP28 PSM4 указывает на то, что модуль имеет 4 канала, мы обсудим их разницу позже.

1. 100 Г КСФП28 ДР1

Особенности товара:

• QSFP28 Соответствует MSA
• Поддерживает 53.125 Гбод
• Совместимость со спецификацией 3cd 100GBASE-DR
• Передача до 500 м по одномодовому волокну (SMF) с FEC
• Рабочая температура корпуса: от 0 до 70 ℃
• Электрический интерфейс 4x25G (OIF CEI-28G-VSR)
• Максимальная потребляемая мощность 4W
• Дуплексный разъем LC
• Соответствует RoHS

Приложения

• Центр обработки данных Interconnect
• 100G Ethernet
• Корпоративные сети

2. 100 Г КСФП28 ФР1

Особенности товара:

• QSFP28 Соответствует MSA
• Поддерживает 53.125 Гбод
• 100G Lambda MSA 100G-FR Соответствует спецификациям
• Передача до 2 км по одномодовому волокну (SMF) с FEC
• Рабочая температура корпуса: от 0 до 70 ℃
• Электрический интерфейс 4x25G (OIF CEI-28G-VSR)
• Максимальная потребляемая мощность 4.5W
• Дуплексный разъем LC
• Соответствует RoHS

Приложения

• Центр обработки данных Interconnect
• 100G Ethernet
• Корпоративные сети

3. 100G QSFP28 FR1 CXX (1270 нм, 1290 нм, 1310 нм, 1330 нм)

Особенности товара:

• Поддерживает 100 Гбит / с
• 100G Lambda MSA 100G-FR Технические характеристикиСоответствует
• Один источник питания 3.3 В
• Рассеиваемая мощность <4.5 Вт
• До 2 км по SMF с FEC
• QSFP28 Соответствует MSA
• Совместимость с SFF-8636, ред. 2.10a
• Электрический интерфейс 4x25G
• Дуплексный разъем LC
• Диапазон температур коммерческого корпуса от 0°C до 70°C
• Интерфейс I 2 C со встроенным цифровым диагностическим мониторингом
• Сертификация безопасности: TUV/UL/FDA
• Соответствует RoHS

Приложения

• Центр обработки данных Interconnect
• 100G Ethernet

4. 100 Гбит / с QSFP28 LR1

Особенности товара:

• QSFP28 Соответствует MSA
• Поддерживает 53.125 Гбод
• 100G Lambda MSA 100G-LR Соответствует спецификациям
• Передача до 10 км по одномодовому волокну (SMF) с FEC
• Температура в корпусе: от 0 до 70oC
• Электрический интерфейс 4x25G (OIF CEI-28G-VSR)
• Максимальная потребляемая мощность 4.5W
• Дуплексный разъем LC
• Соответствует RoHS

Приложения

• Центр обработки данных Interconnect
• 100G Ethernet
• Корпоративные сети

5. 100G QSFP28 LR1 CWDM (1270 нм, 1290 нм, 1310 нм, 1330 нм)

Особенности товара:

• Поддерживает 100 Гбит / с
• 100G Lambda MSA 100G-LR СпецификацияСоответствует
• Один источник питания 3.3 В
• Рассеиваемая мощность <4.5 Вт
• До 10 км по SMF с FEC
• QSFP28 Соответствует MSA
• Совместимость с SFF-8636, ред. 2.10a
• Электрический интерфейс 4x25G
• Дуплексный разъем LC
• Диапазон температур коммерческого корпуса от 0°C до 70°C
• Интерфейс I 2 C со встроенным цифровым диагностическим мониторингом
• Сертификация безопасности: TUV/UL/FDA
• Соответствует RoHS

Приложения

• Центр обработки данных Interconnect
• 100G Ethernet

6. 100G КСФП28 ИР4

Особенности товара:

• 1 Гбит / с, скорость передачи каждой полосы 25.78 Гбит / с
• Передача до 2 км по одномодовому волокну (SMF) с FEC
• Лазер CWDM DFB и PIN-приемник
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом
• QSFP28 MSA корпус с дуплексным разъемом LC
• Одиночный + источник питания 3.3V
• Полосы 4 CWDM MUX / DEMUX design
• Технические характеристики 100G CWDM4 MSA, версия 1.1
• Максимальная потребляемая мощность 3.5W
• Рабочая температура корпуса: от 0 до + 70 ° C
• Соответствует Директиве ЕС 2011/65 / ЕС (RoHS 6/6)

Применение

• Центр обработки данных Interconnect
• 100G Ethernet
• Межблочное соединение Infiniband QDR и DDR
• Корпоративные сети

7. 100 Гбит / с QSFP28 SR4

Особенности товара:

• Форм-фактор QSFP28 с возможностью горячей замены
• Поддерживает совокупную скорость передачи данных 103.1 Гбит / с
• Рассеиваемая мощность <3.5 Вт
• Соответствует RoHS-6
• Коммерческий случай температурный диапазон от 0 ° C до 70 ° C
• Один источник питания 3.3V
• Максимальная длина линии связи 100 м на многомодовом оптоволокне OM4 (MMF)
• Передатчик 4x25 Гбит / с, 850 нм, на базе VCSEL
• Электрический интерфейс 4x25G
• Одиночная розетка MPO12
• Интерфейс управления I2C

Применение

• 100GBASE-SR4 100G Ethernet
• Центр обработки данных Interconnect
• Межблочное соединение Infiniband QDR и DDR
• Корпоративные сети

Ассоциация 100G QSFP28 SR4 Оптический модуль - это параллельный оптический модуль с 4 независимыми каналами передачи и приема, 8/12-ядерным интерфейсом MTP / MPO и максимальной дальностью передачи до 100 м с многорежимным патч-кордом OM3 / OM4. Основной сценарий приложения - центр обработки данных 100G. Оптический модуль 100G QSFP28 SR4 имеет рабочую длину волны 850 нм, диапазон рабочих температур от 0 ° C до 70 ° C и встроенную функцию цифровой диагностики (DDM).

Схема 100G QSFP28 SR4

8. 112 Гбит / с QSFP28 SR4

Особенности товара:

• Форм-фактор QSFP28 с возможностью горячей замены
• Поддерживает скорости передачи от 103.1 до 112.2 Гбит / с
• Рассеиваемая мощность <3.5 Вт
• Соответствует RoHS-6
• Коммерческий случай температурный диапазон от 0 ° C до 70 ° C
• Один источник питания 3.3V
• Максимальная длина линии связи 100 м на многомодовом оптоволокне OM4 (MMF)
• 4x25 Гбит / с 850-мм передатчик на базе VCSEL
• Электрический интерфейс 4x25G
• Одиночная розетка MPO12
• Интерфейс управления I2C

Применение

• 100GBASE-SR4 100G Ethernet
• 128G Fibre Channel
• 4x28 Гбит / с многомодовая OTN

9. 100 Гбит / с QSFP28 LR4

Особенности товара:

• 1 Гбит / с, скорость передачи каждой полосы 25.78 Гбит / с
• До 10км передачи по SMF
• LAN WDM DFB лазер и PIN-приемник
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом
• QSFP28 MSA корпус с дуплексным разъемом LC
• Одиночный + источник питания 3.3V
• Максимальная потребляемая мощность 4W
• Рабочая температура корпуса: от 0 до + 70 ° C
• Соответствует Директиве ЕС 2011/65 / ЕС (RoHS 6/6)

Приложения

• 100GBASE-LR4 100G Ethernet

QSFP28 LR4 100 г оптический модуль, обычно используемый вместе с одномодовыми оптоволоконными кабелями LC, максимальное расстояние передачи может достигать 10 км. Оптический модуль QSFP28 LR4 100G преобразует электрические сигналы 4X25 Гбит / с в 4 оптических сигнала LAN WDM, а затем мультиплексирует их в один канал для реализации оптической передачи 100G. На приемной стороне модуль демультиплексирует входной оптический сигнал 100 Гбит / с в 4 оптических сигнала LAN WDM, а затем преобразует их в 4 канала вывода электрических сигналов.

10. 100 Г КСФП28 ЛР4-20

Особенности товара:

• 4-полосный дизайн MUX / DEMUX
• Интегрированная LAN WDM TOSA / ROSA с радиусом действия до 20 км по SMF
• Поддержка 100GBASE-LR4 для линейной скорости 103.125 Гбит/с и OTU4 для линейной скорости 111.81 Гбит/с
• Суммарная пропускная способность> 100 Гбит / с
• Дуплексные разъемы LC
• Соответствует стандарту IEEE 802.3-2012, пункт 88. Микросхема CAUI-802.3 IEEE 4bm для модуля электрического стандарта Стандарт ITU-T G.959.1-2012-02
• Один источник питания + 3.3 В работает
• Встроенные функции цифровой диагностики
• Диапазон температур от 0°C до 70°C
• Часть, соответствующая RoHS
• Поддержка FEC (прямое исправление ошибок)

Приложения

• Локальная сеть (LAN)
• Глобальная сеть (WAN)
• Коммутаторы Ethernet и приложения для маршрутизаторов

11. 112 Гбит / с QSFP28 LR4

Особенности товара:

• Поддержка нескольких скоростей (100GBASE, 100GE и OTU4); от 1 Гбит/с до 111.8 Гбит/с суммарно;
• Битрейт линии 25.78 Гбит/с 100GE, 27.95 Гбит/с OTU4;
• Передача до 10 км по SMF;
• Лазер LAN WDM DML и приемник PIN-кода;
• высокоскоростной электрический интерфейс ввода/вывода (CAUI-4);
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом;
• QSFP28 MSA корпус с дуплексным разъемом LC;
• Одиночный источник питания + 3.3 В;
• Поддержка HW TX_DIS и RX_LOS для телекоммуникационных приложений;
• Максимальная потребляемая мощность 3.5 Вт;
• Рабочая температура корпуса: от 0 до +70°C;
• Соответствует IEEE 802.3bm, SFF-8665 и SFF-8679;
• Соответствует Директиве ЕС 2011/65 / ЕС (RoHS 6/6);

Применение

• 100GBASE-LR4

 12. 100G КСФП28 ER4

Особенности товара:

• Форм-фактор QSFP28 MSA с возможностью горячей замены
• Совместимость с Ethernet 100GBASE-ER4 Lite
• Поддерживает совокупную скорость передачи данных 103.1 Гбит / с
• Вылет до 30 км для G.652 SMF без FEC
• Вылет до 40 км для G.652 SMF с FEC
• Одиночный + источник питания 3.3V
• Рабочая температура корпуса: 0 ~ 70 ° C
• Передатчик: охлаждаемый 4x25 Гбит / с LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14 нм)
• Приемник: 4x25Gb / s APD ROSA
• Электрический интерфейс 4x25G (OIF CEI-28G-VSR)
• Максимальная потребляемая мощность 4.5W
• Дуплекс LC розетка
• Соответствует RoHS-6

Приложения

• Каналы Ethernet 100GBASE-ER4
• Межблочное соединение Infiniband QDR и DDR
• Клиентские соединения 100G Telecom

100G QSFP28 ER4 оптический модуль поддерживает соединение для передачи данных 100G с использованием технологии разделения длины волны мультиплексирования WDM. Этот модуль передает сигнал 100G Ethernet на 4 длинах волн с помощью дуплексных разъемов LC и может достигать максимального расстояния передачи до 40 км при использовании одномодового волокна. Этот продукт представляет собой модуль приемопередатчика со скоростью 100 Гбит/с, предназначенный для оптической связи и приложений, совместимых со стандартом Ethernet 100GBASE-ER4 Lite. Нажмите, чтобы узнать разница между 100G QSFP28 ER4 и 100G QSFP28 ER4-Lite.

13. 112G КСФП28 ER4

Особенности товара:

• Поддерживает агрегат 100GBASE (1 Гбит/с) и OTU4 (111.8 Гбит/с);
• Битрейт канала 25.78 Гбит/с100GE, 27.95 Гбит/с OTU4;
• Передача до 30 км по SMF;
• лазер LAN WDM EML и приемник APD;
• высокоскоростной электрический интерфейс ввода/вывода (CAUI-4);
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом;
• QSFP28 MSA корпус с дуплексным разъемом LC;
• Одиночный источник питания + 3.3 В;
• Максимальная потребляемая мощность 5 Вт;
• Рабочая температура корпуса: от 0 до +70°C;
• Соответствует SFF-8665 и SFF-8679;
• Соответствует Директиве ЕС 2011/65 / ЕС (RoHS 6/6);

Применение

• 100GBASE-ER4 Лайт

 14. 100 Г КСФП28 ЗР4

Особенности товара:

• QSFP28 Соответствует MSA
• 38-контактный электрический интерфейс с возможностью горячей замены
• 4 полосы LAN-WDM Конструкция MUX / DEMUX
• Электрический интерфейс 4x25G
• Максимальная потребляемая мощность 6.5W
• Дуплексный разъем LC
• Поддерживает совокупную скорость передачи данных 103.125 Гбит / с
• Передача до 80 км по одномодовому волокну
• Рабочая температура корпуса: от 0 ℃ до 70 ℃
• Один источник питания 3.3V



Приложения

• 100GBASE-ZR4 Ethernet 100G
• Телекоммуникационные сети

  Блок-схема приемопередатчика 100G QSFP28 ZR4

100 г QSFP28 ZR4 оптический модуль используется для подключения коммутаторов, маршрутизаторов и передающего оборудования в центре обработки данных, а расстояние передачи составляет до 80 км по одномодовому волокну (SMF). QSFP28 ZR4 — лучший выбор для 100G DCI на большие расстояния. Ему не нужно развертывать старый интерфейс CFP/CFP2, и он может достичь решения «точка-точка» на расстоянии до 80 км без оптического усиления и компенсации дисперсии.

15. 100 Г КСФП28 ЗР4+

Особенности товара:

• Поддерживает 100GBASE 100GE
• Битрейт полосы 25.78 Гбит/с 100GE
• Передача до 100 км по SMF;
• лазер LAN WDM и приемник PIN с SOA;
• Поддержка функции Multi-Pin с IntL/RxLOSL и LPMode/TxDIS;
• высокоскоростной электрический интерфейс ввода/вывода (CAUI-4);
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом;
• QSFP28 MSA корпус с дуплексным разъемом LC;
• Одиночный источник питания + 3.3 В;
• Типичное энергопотребление составляет 6.5 Вт;
• Рабочая температура корпуса: от 0 до +70°C;
• Соответствует IEEE 802.3bm и ITU-T G.959;
• Соответствует SFF-8636 и SFF-8679;
• Соответствует директиве ЕС 2015/863/ЕС

Приложения

• 100GBASE-ZR4 плюс

 16. 100 Г КСФП28 СР БД

Особенности товара:

• Соответствует электрической спецификации 100GbE XLPPI согласно IEEE 802.3bm
• Соответствует спецификации QSFP28SFF-8636
• Суммарная пропускная способность> 100 Гбит / с
• Двунаправленный оптический интерфейс VCSEL с двумя длинами волн, PAM4 2 × 50 Гбит / с, 850 нм / 900 нм
• QSFP28MSA соответствует
• Возможность передачи более 70 м по многомодовому оптоволокну OM3 (MMF) и 100 м по OM4 MMF
• Один источник питания + 3.3 В работает
• С функциями цифровой диагностики
• Диапазон температур от 0°C до 70°C
• Часть, соответствующая RoHS
• Использует стандартный дуплексный оптоволоконный кабель LC, позволяющий повторно использовать существующую кабельную инфраструктуру.

Приложения

• Межкомпонентные соединения 100 Gigabit Ethernet
• Коммутатор Datacom / Telecom и подключение маршрутизатора
• Приложения для агрегирования данных и объединительной платы
• Собственный протокол и приложения плотности

100 г QSFP28 SR BD Оптический трансивер с дуплексным LC Оптический разъем использует длины волн 850 и 900 нм, реализуя двунаправленную передачу по одному волокну посредством мультиплексирования WDM и использования многомодового волокна (MMF), что значительно снижает трудности для клиентов при инженерном использовании и техническом обслуживании.

Приемопередатчик 100G QSFP28 SR BD FФункциональные Diagram

В этом экономичном решении для оптических модулей используются оптические устройства 100G BIDI, разработанные на основе оптических чипов 5G, с рабочей температурой от 0 до 70 ℃ (от 32 до 158 °F) и максимальной мощностью 4 Вт. Он может реализовать расстояние 100G Link до 70 м по волокну OM3, 100 м по волокну OM4 и 150 м по волокну OM5 соответственно. По сравнению с обычным 100G QSFP28 SR4, Оптический модуль 100G QSFP28 BIDI экономит 75% ресурсов оптического волокна и может широко применяться в телекоммуникациях, центрах обработки данных и беспроводной связи.

17. 100G QSFP28 SWDM4 850nm-940nm 100м LC

Особенности товара:

• Форм-фактор QSFP28 с возможностью горячей замены
•  Поддерживает совокупную скорость передачи данных 103.1 Гбит / с
•  Рассеиваемая мощность <3.5 Вт
• Соответствует RoHS-6
• Коммерческий случай температурный диапазон от 0 ° C до 70 ° C
• Один источник питания 3.3V
•  Максимальная длина линии связи 75 м / 100 м / 150 м на дуплексном многомодовом оптоволокне OM3 / OM4 / OM5 (MMF)
•  4x25 Гбит / с 850-мм передатчик на базе VCSEL
• Электрический интерфейс 4x25G CAUI-4
• Дуплекс LC розетки
•  Интерфейс управления I2C

Применение

• 100G Ethernet по дуплексному MMF

Принцип передачи 100G Base-SWDM4

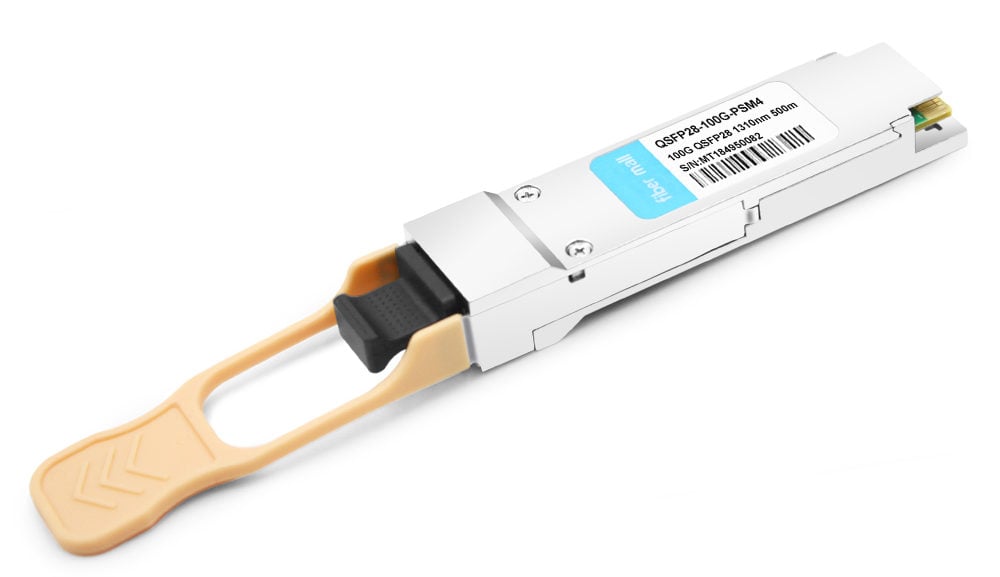

18. 100 Г КСФП28 ПСМ4

Особенности товара:

• 4 независимых полнодуплексных канала
• Скорость передачи данных до 28 Гбит / с на канал
• QSFP28 Соответствует MSA
• Совместимость с IEEE 802.3bm 100GBASE PSM4
• До 2km достигают G.652 SMF
• Максимальная потребляемая мощность 5W
• Одиночный + источник питания 3.3V
• Рабочая температура корпуса: 0 ~ 70 ° C
• Соответствует RoHS-6

Применение

• Каналы 100G Ethernet
• Межблочное соединение Infiniband QDR и DDR
• Сети центров обработки данных и предприятия

PSM означает «параллельное одномодовое волокно», а стандарт 100G PSM4 — это соглашение с несколькими источниками (MSA). Цель стандарта — предоставить недорогое решение для передачи четырех длин волн 25 Гбит/с по одномодовым волокнам, выходящим за рамки спецификации IEEE 100G Ethernet. Он специально разработан для сетевых приложений с дальностью передачи 500 м и 2 км. 100G QSFP28 PSM4 Оптический модуль использует 8-жильное одномодовое волокно (SMF) для формирования четырех независимых каналов с передачей данных 25G.

19. 100 Г КСФП28 КВДМ4

Особенности товара:

• 1 Гбит / с, скорость передачи каждой полосы 25.78 Гбит / с
• Передача до 2 км по одномодовому волокну (SMF) с FEC
• LAN WDM DFB лазер и PIN-приемник
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом
• QSFP28 MSA корпус с дуплексным разъемом LC
• Одиночный + источник питания 3.3V
• Полосы 4 CWDM MUX / DEMUX design
• Технические характеристики 100G CWDM4 MSA, версия 1.1
• Максимальная потребляемая мощность 3.5W
• Температура рабочего корпуса: 0 ~ 70 ° C
• Соответствует Директиве ЕС 2011/65 / ЕС (RoHS 6/6)

Применение

• Центр обработки данных Interconnect
• 100G Ethernet
• Межблочное соединение Infiniband QDR и DDR
• Корпоративные сети

CWDM означает грубое мультиплексирование с разделением по длине волны. 100G CWDM4 QSFP28 - это стандарт, выпущенный организацией CWDM4 MSA в 2014 году. CWDM4 является своего рода особенным среди всех Оптические модули 100G. Модуль преобразует 4 входных канала (канала) электрических данных 25 Гбит/с в 4 оптических сигнала CWDM и мультиплексирует их в один канал для оптической передачи 100 Гбит/с. И наоборот, на стороне приемника модуль оптически демультиплексирует входной сигнал 100 Гбит/с в сигналы 4 каналов CWDM и преобразует их в 4-канальные выходные электрические данные. Центральные длины волн 4 каналов CWDM составляют 1271, 1291, 1311 и 1331 нм. И он содержит дуплексный разъем LC для оптического интерфейса и 38-контактный разъем для электрического интерфейса.

Стоимость Оптический модуль CWDM4 выше, чем у оптического модуля PSM4 из-за использования мультиплексора с разделением по длине волны, но для CWDM4 требуется только два одномодовых волокна для приема и передачи в обоих направлениях, что намного меньше, чем у восьми одномодовых волокон PSM4. Таким образом, общая стоимость решения PSM4 очень быстро растет по мере увеличения расстояния. На практике необходимо рассмотреть, использовать ли PSM4 или CWDM4 на основе развертывания оптоволокна.

20. 100 Г КСФП28 4ВДМ-10

Особенности товара:

• 4-полосный дизайн MUX / DEMUX
• Интегрированный CWDM TOSA/ROSA для дальности действия до 10 км по SMF
• Поддержка 100GBASE-CWDM4 для линейной скорости 103.125 Гбит/с и OTU4 для линейной скорости 111.81 Гбит/с
• Суммарная пропускная способность> 100 Гбит / с
• Дуплексные разъемы LC
• Соответствует стандарту IEEE 802.3-2012, пункт 88. Чип IEEE 802.3bm CAUI-4 для электрического стандарта модуля. Стандарт ITU-T G.959.1-2012-02.
• Один источник питания + 3.3 В работает
• Встроенные функции цифровой диагностики
• Диапазон температур от 0°C до 70°C
• Часть, соответствующая RoHS
• Поддержка FEC (прямое исправление ошибок)

Приложения

• Локальная сеть (LAN)
• Глобальная сеть (WAN)
• Коммутаторы Ethernet и приложения для маршрутизаторов

21. 100G (2x50G) DWDM PAM4 QSFP28 80км

Особенности товара:

• Форм-фактор QSFP28 MSA с возможностью горячей замены
• До 80 км для G.652 SMF с транспортным белым ящиком
• Одиночный + источник питания 3.3V
• Диапазон температур от 0 до 70 ° C
• Передатчик: Охлажденный EML 2*27.5 Гбод/с DWDM TOSA
• Приемник: 2*27.5 Гбод/с Pin-PD ROSA
• Электрический интерфейс 4*25G CAUI4
• Встроенный SFEC с высоким коэффициентом кодирования
• Формат модуляции PAM4 на частоте 100 ГГц, совместимый с сеткой длин волн ITU DWDM
• Двойной CS-адаптер
• Совместимость с RoHS6

Приложения

• Возможность подключения с высокой пропускной способностью для соединения центров обработки данных
• 100G Ethernet Metro-доступ через DWDM
• Сеть доступа P-P

22. 100G DWDM QSFP28 PAM4 Single Wave 80 км (канал 15-61)

Особенности товара:

• Поддерживает 100 Гбит / с
• Доступен для всех длин волн C-диапазона в сети DWDM 100 ГГц ITU Grid
• Дальность действия 80 км по SMF с EDFA и DCM (модули компенсации дисперсии)
• QSFP28 Соответствует MSA
• Совместимость с SFF-8636, ред. 2.10a
• Электрический интерфейс 4x25G
• Дуплексный разъем LC
• Один источник питания 3.3 В
• Рассеиваемая мощность <5.5 Вт
• Температурный диапазон коммерческого корпуса от 0°C до 70°C
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом
• Сертификация безопасности: TUV/UL/FDA
• Соответствует RoHS

Приложения

• Усиленные сети DWDM 100G
• Соединения центра обработки данных

23. 100G QSFP28-23/32-BX10

Особенности товара:

• Поддерживает 100GBASE-LR1 BIDI
• Скорость передачи сигналов 103.125/106.25/111.8 Гбит/с с PAM4
• Совместимость со 100G OTU4
• До 10км передачи по SMF
• Лазер EML и приемник PIN-кода
• 78 Гбит/с с электрическим интерфейсом NRZ (CAUI-4)
• Электрический интерфейс высокоскоростного ввода/вывода
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом
• Пакет QSFP28 MSA с симплексным разъемом LC
• Одиночный + источник питания 3.3V
• Поддержка HW TX_DIS и RX_LOS для телекоммуникационных приложений
• Максимальная потребляемая мощность 4.5 Вт
• Рабочая температура корпуса: от 0 до +70 ℃
• Соответствует стандарту 802.3cu, SFF-8636 и SFF-8679.
• Соответствует директиве ЕС 2011/65/ЕС

Приложения

• 100GBASE-LR1 БИДИ

24. 100G QSFP28-23/32-BX20

Особенности товара:

• Форм-фактор QSFP28 MSA с возможностью горячей замены
• Поддерживает совокупную скорость передачи данных 103.1 Гбит / с
• До 20 км для G.652 SMF с RS(528,514) FEC
• Одиночный + источник питания 3.3V
• Расширенный диапазон температур корпуса от -20 до 85 ℃
• Охлаждаемый 4x25 Гбит/с LAN WDM, синяя или красная сторона TOSA, LAN WDM, красная или синяя сторона ROSA
• Максимальная потребляемая мощность 5.5W
• Единичная розетка LC
• Соответствует QSFP28 и 4WDM-20 MSA
• Совместимость с RoHS2.0
• Функция DDM

Приложения

• Ссылки Ethernet
• Приложения 100G 4WDM-20 с FEC

Обзор

100G QSFP28	SR4	PSM4	CWDM4 / IR4	LR4	ER4	ZR4	SRBD
Макс. Расстояние	100m	500m / 2km	2km / 10km	10km / 20km	40km	80km	100m
соединитель	МПО 12	МПО 12	Дуплексный ЖК	Дуплексный ЖК	Дуплексный ЖК	Дуплексный ЖК	Дуплексный ЖК
Тип передатчика	ВИЛ	DFB	ЛВС WDM DFB	ЛВС WDM DFB	ЛВС WDM EML	EML	ВИЛ
Длина волны	850nm	1310nm	1310nm	1310nm	1310nm	1296-1309 нм LWDM	850нм и 900нм

 Параметры популярных продуктов 100G QSFP28

Как показано на рисунках выше, при выборе оптического модуля 100G QSFP28 в первую очередь учитывается потребность в расстоянии передачи, а затем, когда приемопередатчики находятся на одном и том же расстоянии передачи, окончательный выбор основывается на развертывании оптоволокна и других конкретных потребностях.
