Торговый центр Fiber выпустил оптический модуль 25G DWDM SFP28 20 км

Технология оптического мультиплексирования с разделением по длине волны (WDM), особенно технология плотного оптического мультиплексирования с разделением по длине волны (DWDM), является наиболее прямым и эффективным решением для увеличения пропускной способности оптической сети передачи. С популяризацией оптических сетей 100G и даже 400G оптоэлектронное решение одноволнового 25G DWDM C-диапазона играет особенно важную роль в поддержке плавного обновления традиционных систем 10G DWDM до систем 25G DWDM.

Популярность высоконадежных и недорогих устройств C-диапазона 25G DWDM всегда ограничивала модернизацию сетей дальней связи, основанных на одноволновом 25G. Учитывая ресурсы чипа, производительность устройства и стоимость, устройства DWDM 25G C-диапазона в настоящее время имеют очень мало решений или производителей, которые могут поставлять их партиями. Хотя промышленность предлагает относительно недорогое решение, которое достигается за счет разгона традиционного EML 10G DWDM C-диапазона до 25G, это временное решение ограничено собственной производительностью устройства. Существуют неопределенности в производительности, доходности и доставке TOSA, что значительно ограничивает широкомасштабное продвижение и применение систем 25G DWDM.

В ответ на этот рыночный спрос компания Fiber Mall недавно выпустила оптический модуль C-диапазона 25G DWDM SFP28 20 км. TOSA использует микросхему 25G EML DWDM и стабилизирует длину волны лазера с помощью высокоточного TEC. Герметичная упаковка XMD обеспечивает высокую надежность, а оптимизация целостности сигнала каждого компонента узла обеспечивает отличные оптоэлектронные характеристики DWDM TOSA, обеспечивая 100% поддержку приложений 25G DWDM.

Устройства 25G DWDM EML TOSA компании Fiber Mall могут передавать данные на расстояние до 20 км. Глубина модуляции типичного 15-километрового оптического волокна EA составляет около 1 В, а ER превышает 6 дБ. Допуск на глазковую диаграмму превышает 45 % до подключения волокна и запас превышает 15 % после подсоединения волокна. Чувствительность приемника APD составляет менее -16 дБм до подключения оптоволокна, что составляет менее -14 дБм после подключения, а TDP составляет менее 2 дБ.

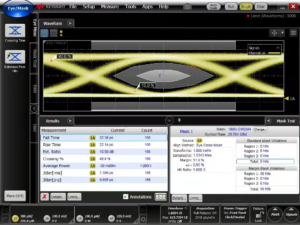

Глазковая схема 25G DWDM EML TOSA

Глазковая диаграмма 25G DWDM EML TOSA

Этот TOSA применим к оптическим модулям 25G SFP28 LC, отличающимся низким энергопотреблением, поддержкой промышленных температур, широкой полосой пропускания, высокой мощностью и большим запасом по глазу.

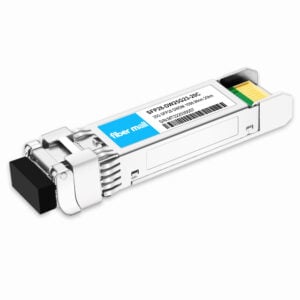

25G DWDM SFP28 20 км оптический трансивер



25G DWDM SFP28 20 км оптический трансивер



Оптические характеристики

Следующие оптические характеристики определяются для рекомендуемой рабочей среды, если не указано иное.

ПараметрСимволМин.типичныйМаксимумЕд. измЗаметки
передатчик
Длина оптической волныλСλк -0.1λс +0.1nm1
Расстояние между центральными длинами волн100ГГц
Оптическая ширина спектраΔλ1nm
Средняя оптическая мощностьПАВГ05дБм2
Коэффициент подавления боковой модыСМСР30dB
Коэффициент оптической экстинкцииER6dB
передатчик OFF Выходная мощностьPoff-30дБм
Штраф за передатчик и дисперсиюTDP2.7dB
Допуск оптических возвратных потерьОРЛТ20dB
Маска для глаз передатчикаСоответствует IEEE802.3ae
Получатель
Центральная длина волныλС12701610nm
Чувствительность приемникаСенатор-14дБм3
Средняя мощность приема-20-5дБм
Входная мощность насыщения (перегрузка)Рн-8дБм
Утверждение ЛОСЛОСА-30дБм
LOS ДеактивироватьПОТЕРЯН-21дБм
ЛОС ГистерезисЛОШ0.5dB
Порог поврежденияTHd3дБм

Ноты:

1. λc относится к выбору длины волны и соответствует примерно 0.8 нм.

2. Лазерная безопасность класса 1 в соответствии с правилами FDA/CDRH и IEC-825-1.

3. Измерено с источником света 77 ~ 1563.86 нм, ER = 6 дБ; BER =<10^-12 @PRBS=2^31-1 NRZ.



Продвижение и применение 25G DWDM SFP28 окажет большое положительное влияние на сеть связи. В приложениях сети передачи телекоммуникаций технология когерентной оптической передачи требуется для приложений с расстоянием передачи более 80 километров при скорости 25G. Однако стоимость когерентных оптических модулей в настоящее время чрезвычайно высока, а стоимость 25Г ДВДМ СФП28 решение гораздо ниже. В случае использования многоволновой сети DWDM, даже с учетом стоимости оптоволоконных усилителей и модулей компенсации дисперсии, решение 25G DWDM SFP28 плюс оптический усилитель плюс решение компенсации дисперсии по-прежнему имеет огромное преимущество в стоимости. Кроме того, в построении 5G 25G DWDM SFP28 также обеспечивает более эффективное недорогое решение для промежуточного трафика, чем LWDM и MWDM.

С этого года компания Fiber Mall увеличила инвестиции в автоматизированное строительство, чтобы обеспечить качество продукции и повысить постоянство ее производительности. Была создана внутренняя группа автоматизации для преобразования внешнего оборудования в соответствии с собственной запатентованной технологией. Сопутствующее оборудование автоматизации разработано для содействия построению процесса автоматизации каждой линейки продуктов. 25G DWDM SFP28 от Fiber Mall совместим с производственным процессом 10G DWDM SFP+, который обеспечивает автоматизацию всего процесса. Автоматизированный маршрут в сочетании с простой структурой производства оптического модуля и эффективным технологическим процессом обеспечивает очень высокую скорость прохождения и выход оптического модуля и эффективно снижает стоимость оптического модуля.

Массовое производство оптического модуля 25G DWDM SFP28 20 км от Fiber Mall обеспечивает высокопроизводительное, высоконадежное и предсказуемое недорогое оптическое модульное решение для фронтальных приложений 5G и отрасли для плавного перехода от системы оптической передачи 10G DWDM до 25G.

Продукты Fiber Mall охватывают различные скорости от 100M до 400G и различные упакованные оптические приемопередатчики и кабели, включая низкоскоростные 100M, 1.25G/2.5G SFP, GPON OLT/ONU, 10G XFP, SFP+ и высокоскоростные оптические модули 10G, такие как XGSPON OLT/ONU. Мы также offer 40G QSFP+, 100G QSFP28, CFP, 400G QSFP-DD и другие ведущие в отрасли оптические модули и кабельные продукты с прямым подключением. Мы можем предоставить решения CWDM, DWDM с пассивным разделением длин волн, решения для передачи OTN, решения FTTX, решения 5G Fronthaul и решения для передачи DCI для клиентов по всему миру.

В последние годы Fiber Mall успешно разработал 25G MWDM QSFP28 для приложений 5G и 100 Г ДВДМ КСФП28 Оптические модули 80 км для приложений передачи DIC. Герметичный TOSA, используемый в 25-километровом оптическом модуле 28G DWDM SFP20, позволяет Fiber Mall предоставлять клиентам полный набор серийно выпускаемых высокопроизводительных и надежных оптоэлектронных интегрированных устройств со скоростями от 10G до 400G, что еще больше укрепляет портфолио Fiber Mall. доминирующее положение в производственной цепочке оптической связи.
