Кабель AOC против кабеля DAC: что лучше для вас

Кабели прямого подключения (DAC) и активные оптические кабели (AOC) являются двумя важными кабельными решениями для межсоединений в центрах обработки данных и корпоративных сетях. И AOC, и DAC работают по принципу plug-and-play, что позволяет пользователям оптимизировать существующую сеть без прокладки новых оптоволоконных кабелей. Но вопрос в том, в какой ситуации вам следует использовать кабель DAC или AOC? Каковы преимущества и недостатки двух типов сетевых кабелей? В следующей части этой статьи будет сделано краткое объяснение этих вопросов.

Что делают DAC и AOC Что общего у кабелей?

Как DAC, так и AOC являются распространенными кабельными решениями для сетей передачи данных и обычно используются для высокоскоростного и надежного соединения и передачи, необходимых для центров обработки данных, высокопроизводительных компьютеров и устройств хранения данных большой емкости. Оба их конца имеют кабельные сборки с заводскими приемопередатчиками, которые подключаются только к стационарным портам. Кроме того, кабели DAC и AOC могут изготавливаться разной длины для поддержки различных скоростей передачи данных, например кабель 10G SFP DAC/AOC, кабель 25G AOC, кабель 40G DAC и кабель 100G AOC.

Плюсы и минусы кабеля ЦАП

Преимущества прямого подключения медного кабеля

Более рентабельный- Вообще говоря, цена на медный кабель намного ниже, чем на оптоволокно. Стоимость пассивных медных кабелей в 2–5 раз ниже, чем у волоконно-оптических кабелей такой же длины. Следовательно, использование высокоскоростных кабелей также снизит затраты на прокладку кабеля для всего центра обработки данных.

Низкое энергопотребление— Высокоскоростной ЦАП (кабель прямого подключения) потребляет меньше энергии (потребление энергии практически равно нулю), поскольку пассивным кабелям не требуется источник питания. Потребляемая мощность активных медных кабелей обычно составляет около 440 мВт. Использование медных кабелей прямого подключения вместо оптоволоконных кабелей AOC позволяет сэкономить сотни тысяч киловатт электроэнергии.

Он более прочный- Он разработан с бесшовным соединением оптического модуля и оптического кабеля, что снижает стоимость и гарантирует, что оптический порт не подвергается воздействию пыли и других загрязняющих веществ. Следовательно, ЦАП менее подвержен повреждениям.

Недостатки медного кабеля прямого подключения

Одним из недостатков кабеля DAC является то, что он тяжелее и громоздче, чем кабель AOC. Кроме того, он более подвержен влиянию электромагнитных помех и затуханию на больших расстояниях из-за электрических сигналов, передаваемых между обоими концами.

Плюсы и минусы кабеля AOC

Плюсы AOC

Легкий вес- Активный оптический кабель состоит из двух оптических приемопередатчиков и оптоволоконного соединительного кабеля, вес которого составляет лишь четверть медного кабеля прямого подключения, а основная часть составляет примерно половину медного кабеля.

Более длинные расстояния-Волокно AOC может обеспечить большую и большую дальность передачи до 100-300 м за счет лучшего рассеивания тепла в системе электропроводки компьютерного зала и меньшего радиуса изгиба оптического кабеля.

Более надежный- Активный оптический кабель менее уязвим для электромагнитных помех, поскольку оптическое волокно является своего рода диэлектриком, способным выдерживать внутри себя статическое электрическое поле. Коэффициент ошибок по битам производительности передачи продукта также лучше, и BER может достигать 10 ^ -15.

Минусы AOC

Основной недостаток активных волоконно-оптических кабелей AOC заключается в том, что это более дорогостоящее решение для кабельной сборки, предназначенное для операторов центров обработки данных высокой плотности. Кроме того, кабели AOC менее долговечны при неправильном обращении, поскольку они легче и тоньше. Кабели AOC значительно легче и тоньше, что делает их более подверженными повреждениям при неправильном обращении.

Достижения в области высокоскоростной технологии AOC: кабели AOC 400G и 800G

По мере того, как центры обработки данных развиваются, чтобы справляться с растущими требованиями искусственного интеллекта, машинного обучения и облачных вычислений, высокоскоростные решения, такие как кабели AOC 400G и 800G, становятся всё более востребованными. Эти передовые активные оптические кабели основаны на основных преимуществах технологии AOC, обеспечивая превосходную пропускную способность, большую дальность передачи и надёжность по сравнению с традиционными кабелями DAC. Ниже мы рассмотрим их характеристики, преимущества, области применения и сравним их с кабелями DAC, чтобы помочь вам определить, подходят ли они для вашей сети.

Что такое кабели 400G AOC?

Кабели AOC 400G — это высокопроизводительные активные оптические кабели, разработанные для передачи данных со скоростью 400 Гбит/с. Они используют многомодовое оптоволокно со встроенными приёмопередатчиками на каждом конце. Они преобразуют электрические сигналы в оптические для передачи, обеспечивая высокоскоростное соединение в условиях плотной застройки.

Эти кабели доступны в различной длине, обычно до 100 метров, что делает их идеальными для внутристоечных и межстоечных соединений в современных центрах обработки данных.

Преимущества кабелей AOC 400G

• Увеличенная дальность передачи: в отличие от кабелей DAC, которые ограничены более короткими расстояниями (часто 3–7 метров на скоростях 400G), кабели 400G AOC поддерживают передачу данных на расстояние до 100 метров без существенного ухудшения сигнала.
• Легкая и гибкая конструкция: кабели 400G AOC весят значительно меньше, чем кабели DAC, и имеют меньший радиус изгиба, что упрощает управление кабелями в высокоплотных установках и снижает нагрузку на порты оборудования.
• Устойчивость к электромагнитным помехам (ЭМП): Оптическая передача устраняет проблемы ЭМП, характерные для медных кабелей ЦАП, что обеспечивает более надежную работу и снижение уровня битовых ошибок.
• Низкое энергопотребление по сравнению с другими оптическими кабелями: хотя кабели 400G AOC потребляют больше энергии, чем пассивные DAC, они энергоэффективны благодаря своей скорости и потребляют меньше энергии, чем эквивалентные комбинации приемопередатчика и оптоволокна.

По сравнению с кабелями DAC 400G варианты AOC стоят дороже, но превосходны в сценариях, требующих больших расстояний и лучшей целостности сигнала, что делает их перспективным выбором для масштабируемых сетей.

Применение кабелей 400G AOC

Кабели 400G AOC широко используются в гипермасштабных центрах обработки данных для подключения серверов к коммутаторам Top-of-Rack (ToR), архитектурам Spine-Leaf и кластерам высокопроизводительных вычислений (HPC).

Они особенно полезны в средах обучения искусственного интеллекта, где требуется высокая пропускная способность данных без резких скачков задержек. Например, в крупномасштабных облачных инфраструктурах эти кабели обеспечивают бесшовное соединение между массивами хранения и процессорами.

Что такое кабели 800G AOC?

Кабели AOC 800G представляют собой передовой уровень оптических межсоединений, поддерживая скорость передачи данных до 800 Гбит/с благодаря передовым методам модуляции, таким как PAM4, и интегрированной кремниевой фотонике. Эти кабели разработаны для сетей нового поколения, предлагая вдвое большую пропускную способность по сравнению с решениями 400G, сохраняя при этом простоту подключения, характерную для решений AOC.

Обычно они поддерживают расстояния до 100 метров, аналогично 400G AOC, но с повышенной плотностью для сверхскоростных приложений.

Преимущества кабелей AOC 800G

• Сверхвысокая пропускная способность: обеспечивая скорость 800 Гбит/с, эти кабели справляются с бурным ростом трафика данных от искусственного интеллекта, аналитики больших данных и транзитных соединений 5G/6G, значительно превосходя ограничения DAC на этих скоростях.
• Энергоэффективность и низкая задержка: несмотря на высокие скорости, кабели 800G AOC потребляют мало энергии относительно своей производительности, обеспечивая лучшее рассеивание тепла по сравнению с медными аналогами.
• Компактность и устойчивость к электромагнитным помехам: как и другие AOC, они легкие, гибкие и невосприимчивы к электромагнитным помехам, что позволяет осуществлять более плотное развертывание без ущерба для производительности.
• Экономичная цена для высокой плотности: хотя кабели 800G AOC стоят дороже, чем DAC, они снижают общие затраты на инфраструктуру, сводя к минимуму потребность в дополнительных коммутаторах или повторителях в крупномасштабных установках.

По сравнению с кабелями DAC 800G (которые часто ограничены очень короткой дальностью из-за затухания сигнала), версии AOC обеспечивают превосходную дальность и надежность, что делает их предпочтительными для обширных схем центров обработки данных.

Применение кабелей 800G AOC

Кабели AOC 800G идеально подходят для новых приложений в центрах обработки данных ИИ, фермах машинного обучения и гипермасштабных облачных средах, где требования к полосе пропускания превышают 400G.

Они поддерживают соединения в кластерах графических процессоров для обучения искусственного интеллекта, высокоскоростных сетях хранения данных и периферийных вычислительных центрах. По мере перехода сетей на 800G эти кабели обеспечивают масштабируемость для будущих технологий, таких как интерфейсы квантовых вычислений.

Когда следует использовать кабели ЦАП?

Согласно архитектуре фабрики, анонсированной Facebook, сервер и коммутаторы Top-of-Rack (ToR) составляют базовую единицу центра обработки данных. Как правило, расстояние между ToR и сетевой картой сервера составляет менее 5 метров. В этом случае кабель DAC предпочтительнее кабелей AOC с точки зрения стоимости, энергопотребления и рассеивания тепла. Таким образом, DAC является предпочтительным вариантом для систем межсоединений IDC. Кроме того, в некоторых особых случаях От 100G QSFP28 до 4 * SFP28 DAC альтернативное прямое соединение в соответствии с конкретными потребностями пользователя в подключении к данным.

Когда вы используете кабели AOC?

Тем не менее, расстояние передачи между ToR и периферийными коммутаторами обычно составляет менее 100 м, если интегральные схемы развернуты плотно. Таким образом, активный оптический кабель является лучшим кабельным решением для передачи данных из-за его достоинств, заключающихся в легком весе, небольшом диаметре провода и удобном обслуживании кабелей. Поскольку центр обработки данных имеет строгие требования к передаче сигналов, активный оптический кабель лучше, чем двухосевой кабель ЦАП, по целостности сигнала и конструкции оптической связи, что значительно снижает количество ошибок при обработке сигнала. Кроме того, высокочастотный сигнал электромагнитных помех обрабатывается съемными оптическими модулями. Волоконный кабель AOC имеет лучшие характеристики электромагнитных помех, чем кабель DAC. Несомненно, Кабель AOC это ваш первый вариант соединения переключателей и переключателей в пределах короткой или промежуточной досягаемости.

Популярные продукты ЦАП

Кабель прямого подключения 10G SFP+ (КСР)

Общее описание

Кабели прямого подключения SFP+ соответствуют спецификациям SFF-8432 и SFF-8402. Доступны различные варианты сечения проводов от 30 до 24 AWG с различными вариантами длины кабеля (до 7 м).

Особенности

• Скорость передачи данных до 3125 Гбит / с
• Передача до 7 метров
• 20-контактный разъем SFP с возможностью горячего подключения
• Улучшенный сменный форм-фактор (IPF) соответствует повышенным требованиям EMI/EMC pнаилучшие показатели
• Совместимость с SFP28 MSA
• Совместимость с SFF-8402 и SFF-8432
• Диапазон температур: 0 ~ 70 ° C
• Совместимый с RoHS

Преимущества

• Экономичное медное решение
• Решение с самым низким общим энергопотреблением системы
• Решение с самым низким уровнем электромагнитных помех в системе
• Оптимизированный дизайн для обеспечения целостности сигнала

Приложения

• 10G Ethernet

 Описание товара:

Пассивные кабельные сборки SFP+ — это высокопроизводительные и экономичные решения ввода-вывода для 10G Ethernet. Медные кабели SFP+ позволяют производителям оборудования достигать высокой плотности портов, конфигурируемости и использования при скудных затратах и ​​сниженном энергопотреблении.

Кабель прямого подключения 25G SFP28 (DAC)

Общие Описание

Кабели прямого подключения SFP28 соответствуют спецификациям SFF-8432 и SFF-8402. Доступны различные варианты сечения проводов от 30 до 26 AWG с различными вариантами длины кабеля (до 5 м).

Кабель прямого подключения (DAC) FiberMall 25G SFP28

Особенности

• Скорость передачи данных до 25.78125 Гбит / с
• Передача до 5 метров
• 20-контактный разъем SFP с возможностью горячего подключения
• Улучшенный сменный форм-фактор (IPF) соответствует требованиям по улучшенным характеристикам EMI/EMC
• Совместимость с SFP28 MSA
• Совместимость с SFF-8402 и SFF-8432
• Диапазон температур: 0 ~ 70 ° C
• Совместимый с RoHS

Преимущества

• Экономичное медное решение
• Решение с самым низким общим энергопотреблением системы
• Решение с самым низким уровнем электромагнитных помех в системе
• Оптимизированный дизайн для обеспечения целостности сигнала

Приложения

• 25G Ethernet

Описание товара:

• Пассивные кабельные сборки SFP28 — это высокопроизводительные и экономичные решения ввода-вывода для 25G Ethernet. Медные кабели SFP28 позволяют производителям оборудования достигать высокой плотности портов, конфигурируемости и использования при скудных затратах и ​​уменьшенном бюджете мощности.

Кабель прямого подключения 40G QFP+ на 4xSFP+

Общее описание

Кабели прямого подключения QSFP+ соответствуют спецификациям SFF-8436. Кабели прямого подключения SFP+ соответствуют спецификациям SFF-8431, SFF-8432 и SFF-8472. Доступны различные варианты калибра проводов от 30 до 24 AWG с различными вариантами длины кабеля (до 7 м).

QSFP-4SFP-ПК от FiberMall

Особенности

• Совместимость с SFF-8436, SFF-8431, SFF-8432 и SFF-8472
• Скорость передачи данных до 3125 Гбит/с на канал
• Передача до 7 м
• Рабочая температура: от 0℃ до +70℃
• Один источник питания 3 В
• Соответствует RoHS

Преимущества

• Экономичное медное решение
• Решение с самым низким общим энергопотреблением системы
• Решение с самым низким уровнем электромагнитных помех в системе
• Оптимизированный дизайн для обеспечения целостности сигнала

Приложения

40G Ethernet

Кабель прямого подключения 40G QSFP+

Общее описание

Кабели прямого подключения QSFP+ соответствуют спецификациям SFF-8436. Доступны различные варианты сечения проводов от 30 до 24 AWG с различными вариантами длины кабеля (до 7 м).

Кабель прямого подключения 40G QSFP+ от FiberMall

Особенности

• Соответствует SFF-8436.
• Скорость передачи данных до 10.3125 Гбит/с на канал
• Передача до 7 м
• Рабочая температура: от 0℃ до +70℃
• Один источник питания 3.3V
• Соответствует RoHS

Преимущества

• Экономичное медное решение
• Решение с самым низким общим энергопотреблением системы
• Решение с самым низким уровнем электромагнитных помех в системе
• Оптимизированный дизайн для обеспечения целостности сигнала

Приложения

40G Ethernet

100G QSFP28-2QSFP28 ЦАП

Общие Описание

Пассивная медная кабельная сборка QSFP28 имеет восемь дифференциальных медных пар, обеспечивая четыре канала передачи данных со скоростью до 25 Гбит/с на канал и соответствует требованиям 100G Ethernet и InfiniBand Enhanced Data Rate (EDR). Доступный в широком диапазоне размеров проводов — от 26AWG до 30AWG — этот медный кабель 100G отличается низкими вносимыми потерями и малыми перекрестными помехами.

Этот продукт следующего поколения, разработанный для приложений в центрах обработки данных, сетях и телекоммуникациях, где требуется высокоскоростная и надежная кабельная сборка, использует тот же интерфейс сопряжения с форм-фактором QSFP+, что делает его обратно совместимым с существующими портами QSFP.

Особенности и преимущества

• Совместим с IEEE 802.3bj
• В соответствии с функцией пейджинга в протоколе SFF-8636 пейджинг может быть выбран 00H или 02H в 127 байтах.
• Поддерживает совокупную скорость передачи данных 100 Гбит/с
• Оптимизированная конструкция для минимизации вносимых потерь и перекрестных помех
• Обратная совместимость с существующими разъемами и кожухами QSFP +
• Конструкция скользящей защелки, оттягивающей и отпускающей
• 26AWG через кабель 30AWG
• Доступны конфигурации прямой и выламываемой сборки.
• Настраиваемая оконечная оплетка кабеля ограничивает электромагнитное излучение
• Настраиваемое отображение EEPROM для подписи кабеля
• Соответствует RoHS

Применение продукта

• Коммутаторы, серверы и маршрутизаторы
• Сети центров обработки данных
• Сети хранения данных
• Высокопроизводительные вычисления
• Телекоммуникационная и беспроводная инфраструктура
• Медицинская диагностика и нетворкинг
• Контрольно-измерительное оборудование

Отраслевые стандарты

• Ethernet 100G (IEEE 802.3bj)
• InfiniBand EDR

Техническая документация

• 108-32081 Кабельная сборка медного модуля прямого подключения КСФП28

Кабель прямого подключения 100G QSFP28 — 4xSFP28

Общие  Описание

• Пассивная медная кабельная сборка QSFP28 имеет восемь дифференциальных медных пар, обеспечивая четыре канала передачи данных со скоростью до 28 Гбит/с на канал и соответствует требованиям 100G Ethernet, 25G Ethernet и InfiniBand Enhanced Data Rate (EDR). Доступный в широком диапазоне размеров проводов — от 26AWG до 30AWG — этот медный кабель 100G отличается низкими вносимыми потерями и малыми перекрестными помехами.
• Этот продукт следующего поколения, разработанный для приложений в центрах обработки данных, сетях и телекоммуникациях, где требуется высокоскоростная и надежная кабельная сборка, использует тот же интерфейс сопряжения с форм-фактором QSFP+, что делает его обратно совместимым с существующими портами QSFP.QSFP28 может использоваться с текущими приложениями 10G и 14G со значительным запасом целостности сигнала.

Кабель прямого подключения 100G QSFP28 — 4xSFP28 от FiberMall

Особенности и преимущества

• Совместимость с IEEE 802.3bj, IEEE 802.3by и InfiniBand EDR
• Поддерживает совокупную скорость передачи данных 100 Гбит/с
• Оптимизированная конструкция для минимизации вносимых потерь и перекрестных помех
• Обратная совместимость с существующими разъемами и кожухами QSFP +
• Конструкция скользящей защелки, оттягивающей и отпускающей
• 26AWG через кабель 30AWG
• Доступны конфигурации с прямой и отрывной сборкой
• Настраиваемая оконечная оплетка кабеля ограничивает электромагнитное излучение
• Настраиваемое отображение EEPROM для подписи кабеля
• Соответствует RoHS

Продукт  Приложения

• Коммутаторы, серверы и маршрутизаторы
• Сети центров обработки данных
• Сети хранения данных
• Высокопроизводительные вычисления
• Телекоммуникационная и беспроводная инфраструктура
• Медицинская диагностика и нетворкинг
• Контрольно-измерительное оборудование

Отраслевые стандарты

• Ethernet 100G (IEEE 802.3bj)
• Ethernet 25G (IEEE 802.3by)
• InfiniBand EDR
• SFF-8665 QSFP+ 28G 4X Подключаемый приемопередатчик (QSFP28)
• SFF-8402 SFP+ 1X 28Gb/s Pluggable Transceiver Solution (SFP28)

Техническая документация

• 108-32081 Кабельная сборка медного модуля прямого подключения КСФП28
• 108-2364 Однопортовые и групповые отсеки SFP+, однопортовые и групповые отсеки Zsfp+, а также медные кабельные сборки SFP+ с прямым подключением.

Кабель прямого подключения 100G QSFP28 (DAC)

Общие Описание

Кабели прямого подключения QSFP28 соответствуют спецификациям SFF-8665. Доступны различные варианты сечения проводов от 30 до 26 AWG с различными вариантами длины кабеля (до 5 м).

QSFP28-100G-ПК от FiberMall

Особенности

• Соответствует SFF-8665
• Скорость передачи данных до 3125 Гбит/с на канал
• Передача до 5 м
• Рабочая температура: 0 ~ 70 ℃
• Один источник питания 3 В
• Соответствует RoHS

Преимущества

• Экономичное медное решение
• Решение с самым низким общим энергопотреблением системы
• Решение с самым низким уровнем электромагнитных помех в системе
• Оптимизированный дизайн для обеспечения целостности сигнала

Приложения

• 100G Ethernet

Кабель прямого подключения 200G QSFP56 - ПАМ4

Общие Описание

• QSFP56 Пассивная медная кабельная сборка состоит из восьми дифференциальных медных пар, обеспечивающих четыре канала передачи данных со скоростью до 56 Гбит/с (PAM4) на канал и отвечающих требованиям 200G Ethernet и скорости передачи данных InfiniBand (EDR). Доступный в широком диапазоне сечений проводов — от 26AWG до 30AWG — этот медный кабель 200G в сборе отличается низкими вносимыми потерями и низкими перекрестными помехами.
• QSFP56 использует для передачи сигналы PAM4, что удваивает скорость. Однако существуют более строгие требования к вносимым потерям в кабеле. Подробные требования см. в разделе «Скоростные характеристики».
• Этот продукт следующего поколения, разработанный для приложений в центрах обработки данных, сетях и телекоммуникациях, где требуется высокоскоростная и надежная кабельная сборка, использует тот же интерфейс сопряжения с форм-фактором QSFP+, что делает его обратно совместимым с существующими портами QSFP.

QSFP56-200G-ПК от FiberMall

Особенности и преимущества

• Совместимость с IEEE 802.3bjи IEEE 802.3cd
• В соответствии с функцией пейджинга в протоколе SFF-8636 пейджинг может быть выбран 00H или 02H в 127 байтах.
• Поддерживает совокупную скорость передачи данных 200 Гбит/с (PAM4)
• Оптимизированная конструкция для минимизации вносимых потерь и перекрестных помех
• Обратная совместимость с существующими разъемами и кожухами QSFP +
• Конструкция скользящей защелки, оттягивающей и отпускающей
• 26AWG через кабель 30AWG
• Доступны конфигурации прямой и разветвленной сборки для излучения
• Настраиваемая оконечная оплетка кабеля ограничивает электромагнитное излучение
• Настраиваемое отображение EEPROM для подписи кабеля
• Соответствует RoHS

Продукт  Приложения

• Коммутаторы, серверы и маршрутизаторы
• Сети центров обработки данных
• Сети хранения данных
• Высокопроизводительные вычисления
• Телекоммуникационная и беспроводная инфраструктура
• Медицинская диагностика и нетворкинг
• Контрольно-измерительное оборудование

Отраслевые стандарты

• Ethernet 200G (IEEE 802.3cd)
• InfiniBand EDR

Техническая документация

• 108-32081 Кабельная сборка медного модуля QSFP28 для прямого подключения

Кабель прямого подключения 200G QSFP56 — 2XQSFP56 100G - ПАМ4

Общие Описание

• Пассивная медная кабельная сборка QSFP56 имеет восемь дифференциальных медных пар, обеспечивая четыре канала передачи данных со скоростью до 56 Гбит/с (PAM4) на канал и соответствует требованиям 200G Ethernet и InfiniBand Enhanced Data Rate (EDR). Доступный в широком диапазоне размеров проводов — от 26AWG до 30AWG — этот медный кабель 200G отличается низкими вносимыми потерями и малыми перекрестными помехами.
• QSFP56 использует для передачи сигналы PAM4, что удваивает скорость. Однако существуют более строгие требования к вносимым потерям в кабеле. Подробные требования см. в разделе «Скоростные характеристики».
• Этот продукт следующего поколения, разработанный для приложений в центрах обработки данных, сетях и телекоммуникациях, где требуется высокоскоростная и надежная кабельная сборка, использует тот же интерфейс сопряжения с форм-фактором QSFP+, что делает его обратно совместимым с существующими портами QSFP.

Кабель FiberMall 200G QSFP56 — 2XQSFP56 100G с прямым подключением

Особенности и преимущества

• Совместимость с IEEE 802.3bjи IEEE 802.3cd
• В соответствии с функцией пейджинга в протоколе SFF-8636 пейджинг может быть выбран 00H или 02H в 127 байтах.
• Поддерживает совокупную скорость передачи данных 200 Гбит/с (PAM4)
• Оптимизированная конструкция для минимизации вносимых потерь и перекрестных помех
• Обратная совместимость с существующими разъемами и кожухами QSFP +
• Конструкция скользящей защелки, оттягивающей и отпускающей
• 26AWG через кабель 30AWG
• Доступны конфигурации прямой и прорывной сборки.
• Настраиваемая оконечная оплетка кабеля ограничивает электромагнитное излучение
• Настраиваемое отображение EEPROM для подписи кабеля
• Соответствует RoHS

Продукт  Приложения

• Коммутаторы, серверы и маршрутизаторы
• Сети центров обработки данных
• Сети хранения данных
• Высокопроизводительные вычисления
• Телекоммуникационная и беспроводная инфраструктура
• Медицинская диагностика и нетворкинг
• Контрольно-измерительное оборудование

Отраслевые стандарты

• Ethernet 200G (IEEE 802.3cd)
• InfiniBand EDR

Техническая документация

• 108-32081 Кабельная сборка медного модуля QSFP28 для прямого подключения

Кабель прямого подключения 400G QSFP-DD - ПАМ4

Общие Описание

• Пассивная медная кабельная сборка QSFP-DD имеет восемь дифференциальных медных пар, обеспечивая четыре канала передачи данных со скоростью до 56 Гбит/с (PAM4) на канал и соответствует требованиям 400G Ethernet и InfiniBand Enhanced Data Rate (EDR). Доступный в широком диапазоне размеров проводов — от 28AWG до 30AWG — этот медный кабель 400G отличается низкими вносимыми потерями и малыми перекрестными помехами.
• QSFP-DD использует для передачи сигналы PAM4, что удваивает скорость. Однако существуют более строгие требования к вносимым потерям в кабеле. Подробные требования см. в разделе «Скоростные характеристики».

QSFPDD-400G-PC от FiberMall

Особенности и преимущества

• Совместимость с IEEE 802.3bj и IEEE 802.3cd
• Поддерживает совокупную скорость передачи данных 400 Гбит/с (PAM4)
• Оптимизированная конструкция для минимизации вносимых потерь и перекрестных помех
• Конструкция скользящей защелки, оттягивающей и отпускающей
• 28AWG через кабель 30AWG
• Доступны конфигурации прямой и прорывной сборки.
• Настраиваемая оконечная оплетка кабеля ограничивает электромагнитное излучение
• Настраиваемое отображение EEPROM для подписи кабеля
• Соответствует RoHS

Применение продукта

• Коммутаторы, серверы и маршрутизаторы
• Сети центров обработки данных
• Сети хранения данных
• Высокопроизводительные вычисления
• Телекоммуникационная и беспроводная инфраструктура
• Медицинская диагностика и нетворкинг
• Контрольно-измерительное оборудование

Отраслевые стандарты

• Ethernet 400G (IEEE 802.3cd)
• InfiniBand EDR

Кабель прямого подключения 400G QSFP-DD к 2X200G QSFP56 Breakout- ПАМ4

Общие Описание

• Пассивная медная кабельная сборка QSFP-DD_2XQSFP56 имеет восемь дифференциальных медных пар, обеспечивая четыре канала передачи данных со скоростью до 56 Гбит/с (PAM4) на канал и соответствует требованиям 400G Ethernet и InfiniBand Enhanced Data Rate (EDR). Доступный в широком диапазоне размеров проводов — от 28AWG до 30AWG — этот медный кабель 400G отличается низкими вносимыми потерями и малыми перекрестными помехами.
• QSFP-DD_2XQSFP56 использует для передачи сигналы PAM4, что удваивает скорость. Однако существуют более строгие требования к вносимым потерям в кабеле. Подробные требования см. в разделе «Скоростные характеристики».

Кабель прямого подключения 400G QSFP-DD до 2X200G QSFP56 от FiberMall

Особенности и преимущества

• Совместимость с IEEE 802.3bj и IEEE 802.3cd
• Поддерживает совокупную скорость передачи данных 400 Гбит/с (PAM4)
• Оптимизированная конструкция для минимизации вносимых потерь и перекрестных помех
• Конструкция скользящей защелки, оттягивающей и отпускающей
• 28AWG через кабель 30AWG
• Доступны конфигурации прямой и прорывной сборки.
• Настраиваемая оконечная оплетка кабеля ограничивает электромагнитное излучение
• Настраиваемое отображение EEPROM для подписи кабеля
• Соответствует RoHS

Применение продукта

• Коммутаторы, серверы и маршрутизаторы
• Сети центров обработки данных
• Сети хранения данных
• Высокопроизводительные вычисления
• Телекоммуникационная и беспроводная инфраструктура
• Медицинская диагностика и нетворкинг
• Контрольно-измерительное оборудование

Отраслевые стандарты

• Ethernet 400G (IEEE 802.3cd)
• InfiniBand EDR

Кабель прямого подключения 400G QSFP-DD на 8X50G SFP56 - ПАМ4

Общие Описание

• Пассивная медная кабельная сборка QSFP-DD_8XSFP56 имеет восемь дифференциальных медных пар, обеспечивая четыре канала передачи данных со скоростью до 56 Гбит/с (PAM4) на канал и соответствует требованиям 400G Ethernet и InfiniBand Enhanced Data Rate (EDR). Доступный в широком диапазоне размеров проводов — от 28AWG до 30AWG — этот медный кабель 400G отличается низкими вносимыми потерями и малыми перекрестными помехами.
• QSFP-DD_8XSFP56 использует для передачи сигналы PAM4, что удваивает скорость. Однако существуют более строгие требования к вносимым потерям в кабеле. Подробные требования см. в разделе «Скоростные характеристики».

QSFPDD-8SFP56-PC от FiberMall

Особенности и преимущества

• Совместимость с IEEE 802.3bj и IEEE 802.3cd
• Поддерживает совокупную скорость передачи данных 400 Гбит/с (PAM4)
• Оптимизированная конструкция для минимизации вносимых потерь и перекрестных помех
• Конструкция скользящей защелки, оттягивающей и отпускающей
• 28AWG через кабель 30AWG
• Доступны конфигурации прямой и прорывной сборки.
• Настраиваемая оконечная оплетка кабеля ограничивает электромагнитное излучение
• Настраиваемое отображение EEPROM для подписи кабеля
• Соответствует RoHS

Применение продукта

• Коммутаторы, серверы и маршрутизаторы
• Сети центров обработки данных
• Сети хранения данных
• Высокопроизводительные вычисления
• Телекоммуникационная и беспроводная инфраструктура
• Медицинская диагностика и нетворкинг
• Контрольно-измерительное оборудование

Отраслевые стандарты

• Ethernet 400G (IEEE 802.3cd)
• InfiniBand EDR

Применение 200G QSFP DD AOC в сети InfiniBand

В условиях постоянного развития и высокого спроса на центры обработки данных люди постоянно обновляют новейшие технологии и разрабатывают продукты и решения с оптимальной производительностью. Некоторое время назад компания FiberMall выпустила оптический модуль 200G QSFP DD PSM8, ознаменовавший базовое завершение недорогого решения внутреннего параллельного оптического соединения 200G центра обработки данных на основе модуляции NRZ, а также символизирующего лидирующие позиции компании в области решений 200G. В отличие от решения 400G, за которое выступает отрасль, FiberMall настаивает на решении центра обработки данных 200G и может предоставить клиентам комплексные услуги и ответы.

Далее в основном анализируются характеристики и области применения технологии InfiniBand среди существующих коммутаторов на основе процесса развития суперкомпьютерного центра на данном этапе. Принимая 200G QSFP-DD AOC в качестве примера он показывает, что форма упаковки портов технологии межсоединений суперкомпьютерного центра движется к состоянию более высокой пропускной способности.

Технология InfiniBand в суперкомпьютерных системах

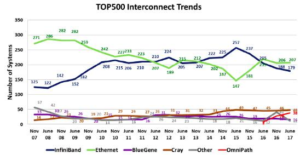

В настоящее время в технологическом лагере межсетевых соединений суперкомпьютерных центров есть InfiniBand, высокопроизводительный Ethernet, IBM BlueGene, Cray и восходящая звезда Intel OmniPath. Эти пять технологий занимают значительную долю рынка, среди которых InfiniBand и высокопроизводительный Ethernet занимают абсолютную лидирующую позицию.

Технология межсоединений суперкомпьютерных центров развивается в направлении более высокой пропускной способности, меньшей задержки, меньшего энергопотребления и более плотных портов межсоединений. Технология межсоединений InfiniBand в настоящее время является предпочтительным выбором для высокопроизводительных решений для межсетевых соединений именно потому, что она удовлетворяет потребности в большой пропускной способности и низкой задержке.

InfiniBand — это унифицированная структура межсоединений, которая управляет вводом-выводом хранилища, сетевым вводом-выводом и межпроцессным взаимодействием. Он может соединять дисковые массивы, сети SAN, локальные сети, серверы и кластерные серверы, обеспечивать передачу данных с высокой пропускной способностью и малой задержкой на относительно короткие расстояния, поддерживать избыточные каналы ввода-вывода в одной или нескольких взаимосвязанных сетях и обеспечивать бесперебойную работу вашего центра обработки данных. случае частичного отказа. Особенно в будущем, когда трафик внутри центра обработки данных HPC значительно увеличится, поскольку между серверами будет применяться технология сетевого соединения, у InfiniBand будет более широкое пространство для развития.

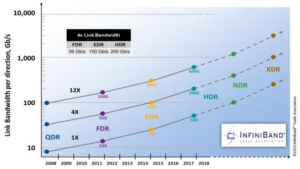

На следующем рисунке показан план развития продукта InfiniBand.

Тенденции сетевых технологий InfiniBand

Интерфейс межсоединения InfiniBand постепенно перешел от медного соединения к технологии параллельного оптического соединения, в которой преобладают лазеры VCSEL. Напротив, технология оптического соединения имеет больше преимуществ:

1. По сравнению с медными кабелями оптическое волокно имеет низкое затухание и большую дальность передачи до 100 метров.

2. Сильная защита от помех, нулевая скорость потери пакетов, независимо от того, насколько сложно сильное электричество, намотанное вокруг волокна, скорость передачи всегда постоянна.

3. Срок службы очень велик, а совместимость высока. Большинство оптических волокон на рынке можно использовать в течение 10 лет или даже дольше, что не может сравниться с медным кабелем.

Форм-фактор порта технологии интерконнекта суперкомпьютерного центра развивается в сторону более высокой рабочей полосы пропускания. В следующей таблице показаны различные форм-факторы портов межсоединений InfiniBand и рабочие скорости.

Имя	Аббревиатура	Необработанная скорость передачи сигналов	Прикладное кодирование	Эффективная скорость передачи данных	Сводные (4x) Увеличить пропускную способность	Форма порта межсоединения
Единая скорость передачи данных	SDR	2.5Gb / s	8b / 10b	2Gb / s	8Gb / s	CX4/SFF-8470
Двойная скорость передачи данных	DDR	5Gb / s	8b / 10b	4Gb / s	16Gb / s	CX4/SFF-8470
Четырехкратная скорость передачи данных	КДР	10Gb / s	8b / 10b	8Gb / s	32Gb / s	QSFP +
Четырнадцать скорость передачи данных	Рузвельт	14.1Gb / s	64b / 66b	13.64Gb / s	54.5Gb / s	QSFP +
Повышенная скорость передачи данных	EDR	25.8Gb / s	64b / 66b	25Gb / s	100Gb / s	QSFP28
Высокая скорость передачи данных	HDR	51.6Gb / s	64b / 66b	50Gb / s	200Gb / s	КСФП ДД
Следующая скорость передачи данных	NDR	TBD	TBD	TBD	TBD	TBD

Эволюция упаковки оптических модулей в системе InfiniBand

1.КСФП+

Пакетное решение QSFP+ предназначено для портов межсоединений с высокой плотностью, а его системные компоненты включают в себя экраны от электромагнитных помех (EMI), оптоволоконные кабели, оптические механизмы, разъемы и каркасы для стекирования. Пакет QSFP+ соответствует требованиям к порту высокой плотности и объединяет 4-сторонние каналы передачи и 4-сторонние каналы приема. Приемопередатчики QSFP+ могут заменить 4 стандартных приемопередатчика SFP+, поскольку они имеют большую плотность портов и обеспечивают большую экономию затрат на общую систему, чем традиционные продукты SFP+.

2. КСФП28

QSFP28 (четырехъядерный подключаемый модуль малого форм-фактора 25G) с более высокой скоростью поддерживает тот же размер, что и механическая структура пакета QSFP+. QSFP28 — это высокоплотное высокоскоростное продуктовое решение, предназначенное для приложений оптической связи нового поколения, центров обработки данных и суперкомпьютерных сетей. В пакете предусмотрены 4-х сторонние высокоскоростные каналы сигнализации. Каждый канал имеет скорость передачи от 14 Гбит/с до 25 (28) Гбит/с и соответствует требованиям 100 Гбит/с Ethernet (4x25 Гбит/с) и 100 Гбит/с 4X InfiniBand Enhanced Data Rate (EDR).

3. КСФП ДД

После крупномасштабного развертывания и применения пакетов 40G QSFP+ и 100G QSFP28 QSFP DD считается наиболее выгодным форм-фактором для развертывания сети следующего поколения 200G/400G. Размер пакета QSFP DD в основном такой же, как у пакета QSFP28, но его длина немного больше (с двухрядным разъемом с золотым штырем), а его электрический интерфейс поддерживает 8x25Gbps NRZ (200G) и 8x28GBd PAM4 (400G). ). Следовательно, на космическом интерфейсе той же плотности его пропускная способность в 2-4 раза превышает рабочую пропускную способность оптического модуля 100G QSFP28. В то же время у QSFP DD также есть оборудование, обратно совместимое с интерфейсом QSFP28, что играет роль в защите инвесторов.

Применение 200G QSFP DD AOC в InfiniBand

В отличие от Ethernet, который используется для высокоуровневой сетевой связи, InfiniBand в основном используется для низкоуровневых задач производительности ввода-вывода на стороне сервера, а AOC обычно используется для соединения между устройствами. Кроме того, учитывая проблему легкого искажения сигналов при сверхвысокоскоростной оптоволоконной передаче, InfiniBand дифференциально передает сигналы данных по оптическим волокнам и добавляет фильтры на стороне приема сигнала, чтобы отфильтровать сигнальный шум, полностью гарантируя качество сигнала. целостность подключенной сети.

В многомодовых оптических модулях FiberMall 200G QSFP DD и продуктах AOC 200G QSFP-DD 1–100 м используется разработанная и упакованная технология COB (чип на плате). Продукты могут обеспечить новое поколение оптических решений для межсоединений с низкой стоимостью, низким энергопотреблением, высокой плотностью и высокой скоростью. Продукт объединяет два оптических двигателя в ограниченном и компактном пространстве, обеспечивая 8-канальные высокоскоростные каналы передачи данных 25G. Его превосходная конструкция рассеивания тепла решает проблему накопления температуры. Общая потребляемая мощность составляет менее 3.5 Вт при температуре от 0 до 70 градусов Цельсия при полной температуре. Оптический интерфейс использует интерфейс MPO24 (16 волокон), а многомодовое волокно OM4 может гарантировать рабочее расстояние от 1 до 100 метров.

200G QSFP DD AOC от FiberMall

Г-н Гилад Шайнер, вице-президент по маркетингу в Mellanox, известной компании, занимающейся сетевыми решениями InfiniBand, сказал: «В связи с растущим развитием машинного обучения и облака HPC требования клиентов к производительности сети высоки. Высокая производительность решения межсоединений InfiniBand HDR 200 Гбит/с, сетевые вычисления и возможности самовосстановления сети являются ключевыми технологиями для будущих интеллектуальных центров облачных вычислений». FiberMall's 200G QSFP ДД AOC — это решение для межсетевого взаимодействия, предназначенное для будущих облачных сетей и высокопроизводительных вычислительных центров обработки данных.

Заключение

Можно сделать вывод, что либо активные оптические кабели (AOC), либо медные кабели прямого подключения (DAC) являются лучшим кабельным решением для сетей IDC в ​​соответствии с требованиями различных приложений. Когда в центре обработки данных мало требований к передаче данных, кабельное решение DAC предлагается в качестве лучшего интернет-кабеля для соединения между сервером и коммутатором в пределах 5 м / 10 м, в то время как волоконно-оптическое решение AOC идеально подходит для соединения между коммутаторами и коммутатором. переключатели. Во всяком случае, нет необходимости анализировать, какое решение лучше, то есть кабель AOC всегда является вашим первым, поскольку производительность намного важнее, чем стоимость, если бюджет никогда не касается вас.
