Многомодовое волокно OM1, OM2, OM3, OM4 и OM5: в чем разница?

По способу передачи оптического сигнала в волокне оптические волокна можно разделить на одномодовые и многомодовые.

В сети передачи и сети проводного доступа основными типами волокна являются одномодовые волокна G.652, G.654 и G.657. Многомодовые оптические волокна в основном используются для связи на короткие расстояния, например, для соединения между устройствами в центре обработки данных.

По материалу многомодовое волокно делится на стекловолокно и пластиковое волокно. Пластиковое волокно в основном используется в промышленных системах управления и автомобильных развлекательных системах, общая доля которых относительно невелика. Обычно используемое многомодовое волокно для связи изготавливается из стекла, и к распространенным типам относятся: OM1, OM2, OM3, OM4 и OM5; Основные различия между этими волокнами заключаются в пропускной способности режима и поддержке SWDM.

Модальная пропускная способность

Модальная пропускная способность является важным показателем, отражающим пропускную способность многомодового волокна, которую можно просто понимать как произведение максимальной частоты сигнала, передаваемого в волокне, на длину его передачи.

Например, при длине волны 850 нм, если минимальная полоса пропускания волокна составляет 200 МГц·км, это означает, что при длине волокна 1 км оно может передавать сигналы с максимальной частотой 200 МГц. При длине 500 м максимальная частота передачи сигнала может составлять 400 МГц (200 МГц x 1 км/0.5 км = 400 МГц).

Модальные полосы пропускания многомодовых волокон связаны с длиной волны канала. Минимальная ширина полосы пропускания для волокон OM1, OM2, OM3, OM4 и OM5 на длинах волн 850 и 953 нм показана в таблице ниже.

Модальные полосы пропускания многомодовых волокон связаны с длиной волны канала.

Как правило, между OM4 и OM5 нет разницы в минимальной модальной ширине полосы пропускания 850 нм. Отличие заключается в поддержке SWDM.

Поддержка SWDM

В одномодовой системе передачи оптические модули со скоростью 100G и выше используют технологию WDM. Например, оптические модули 100G ER4 (40 км) обычно используют LWDM.

оптические модули со скоростью 100G и, прежде всего, используют технологию WDM

Для повышения скорости передачи по одному волокну в многомодовом волокне также было предложено решение WDM, называемое SWDM. SWDM — это коротковолновое мультиплексирование с разделением по длине волны, использующее рабочие длины волн от 850 нм, увеличивающиеся каждые 30 нм, то есть 880 нм, 910 нм и 940 нм. Многомодовое волокно для поддержки SDWM для OM5, OM5 также известно как широкополосное многомодовое волокно. Это не то же самое, что сказать, что волокна от OM1 до OM4 не поддерживают SWDM, но соответствующие длины волн в SWDM не соответствуют требованиям индикаторов волокна.

многомодовое волокно также предложило решение WDM, называемое SWDM.

Максимальное расстояние передачи

Максимальное расстояние передачи многомодовых волокон в основном связано с шириной полосы пропускания волокна и типом оптического модуля. Максимальное расстояние передачи оптических модулей с разными скоростями показано в следующей таблице.

таблица 2

Внутренний диаметр и Источник света

OM1, OM2, OM3, OM4 и OM5 также различаются диаметром сердечника, типом используемого источника света и цветом куртки-перемычки.

Как правило, чем больше диаметр сердцевины волокна, тем легче соединение, но тем меньше ширина полосы мод. Диаметр сердечника OM1 и OM2 составляет 50 мкм и 62.5 мкм. Диаметр сердечника OM3, OM4 и OM5 составляет 50 мкм.

Источник света OM1 и OM2 в основном использует светодиод, в то время как источник света OM3, OM4 и OM5 в основном использует VCSEL (лазер с вертикальным резонатором).

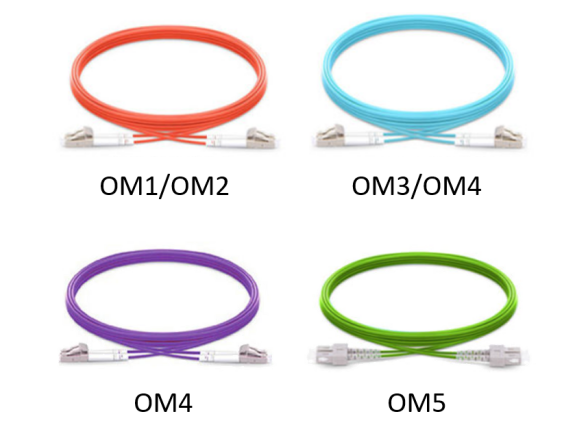

Чтобы различать типы волокон, цвет куртки-перемычки для OM1, OM2, OM3, OM4 и OM5 также различается: оранжевый для OM1/OM2, цвет морской волны для OM3/OM4 (фиолетовый для некоторых производителей) и светло-зеленый для OM5.

OM1, OM2, OM3, OM4 и OM5 также различаются диаметром сердечника, типом используемого источника света и цветом куртки-перемычки.

Выводы

Волокна OM1 и OM2 постепенно уходят с рынка, поскольку они не могут поддерживать высокоскоростную связь. Волокна OM5 могут лучше поддерживать SWDM, но высокоскоростные оптические модули, использующие решение MPO/MTP (MPO/MTP — многоядерный интерфейс соединения), более экономичны, чем решение SWDM, поэтому наиболее актуальными приложениями для многомодового волокна по-прежнему являются OM3 и ОМ4. Рекомендуется использовать волокно OM4, и если инвестиции не являются чувствительными или требования к скорости соединения между устройствами выше, также можно использовать волокно OM5.

В настоящее время, в дополнение к центрам обработки данных, другое волокно межсоединения телекоммуникационного оборудования по-прежнему использует одномодовое волокно. Одномодовое волокно дешевле многомодового. Но при этом цена одномодовых оптических модулей намного дороже многомодовых оптических модулей. Если для соединения оборудования в помещении главного сервера также используется многомодовое оптоволокно, это может сэкономить значительные средства.
