Broadcom 100G PAM4 DSP помогает применять модуль 400G

На недавней выставке OFC 2022 компания Broadcom продемонстрировала свой оптический чип физического уровня PAM100 DSP (цифровой сигнальный процессор) со скоростью 4 Гбит/с на канал BCM87412, который разработан на основе 7-нанометрового CMOS-процесса и объединяет трансимпедансный усилитель (TIA) и лазерный драйвер с большим размахом. (драйвер) и оптимизирован для применения модуля 400G DR4/FR4. BCM87412 также обладает ведущими в отрасли функциями FEC, предоставляя рынку беспрецедентное конкурентное преимущество.

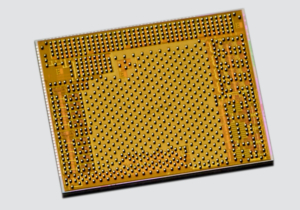

DSP Broadcom: BCM87412

Основанный на широко известной DSP-платформе Broadcom 112G PAM4, этот высокоинтегрированный DSP PHY обеспечивает высочайший уровень интеграции CMOS для высокой производительности при низком энергопотреблении, позволяя модулям DR7/FR400 мощностью менее 4 Вт 4G DR400/FRXNUMX вести отрасль к более экологичному развитию XNUMXG Ethernet. .

По сравнению с обычным уровнем энергопотребления в отрасли, составляющим 9 Вт, снижение энергопотребления модуля, обеспечиваемое этим чипом, является значительным прорывом. Он может обеспечить самый низкий уровень пДж/бит для модулей DR4/FR4 и снизить энергопотребление всей системы до беспрецедентного уровня для сверхкрупномасштабных центров обработки данных и облачных провайдеров.

На выставке OFC 2022 компания Broadcom продемонстрировала совместимость своего решения FiberMall. 400 г DR4 модуль с его BCM87412 (100G на канал оптический PAM4 DSP) и другие модули на базе Broadcom Tomahawk.

Виджай Джанапати, вице-президент и генеральный менеджер подразделения продуктов физического уровня Broadcom, сказал: «Broadcom продолжает внедрять инновации и развивать интеграцию PAM4 DSP следующего поколения. Выпуск BCM87412 удовлетворяет наше неустанное стремление к снижению энергопотребления и делает реальностью самые передовые в отрасли (одноканальные) модули на базе 100G. “

В режиме 400GbE BCM87412 преобразует восемь линий 53 Гбит/с (26 Гбит/с PAM-4) в четыре линии 106 Гбит/с (53 Гбит/с PAM-4) со стороны системы, чтобы напрямую управлять высокопроизводительными сетями следующего поколения. -плотность оптическая ПАМ-4 QSFP-DD и модули OSFP. BCM87412 совместим с текущими отраслевыми стандартами, включая схему 400GBASE-DR4 и 100G-MSA 1.0 с KP4 FEC и режим обхода FEC.

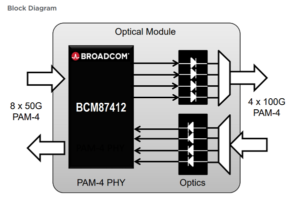

Блок-схема оптического приемопередатчика 400G PAM4

Во время OFC 2022 компания Broadcom продемонстрировала совместимость оптического трансивера DR4 с новейшим DSP BCM87412 и модулем DR4 разных поставщиков на своем стенде (№ 5801). В то же время Broadcom также продемонстрировала ряд современных решений для центров обработки данных, в том числе одномодовые оптоволоконные преобразователи сторонних производителей (2X400G FR4 и 800G DR8) и многомодовые преобразователи сторонних производителей (400G SR4 и 800G DR8). 100G SRXNUMX) на основе решений Broadcom DSP. Следующие производители оптических модулей приняли участие в этой демонстрации функциональной совместимости различных поставщиков на основе новейшей платформы коммутации XNUMX Гбит/с: FiberMall, II-VI, Lumentum, Sumitomo, AOI и Intel.
