ФайберМолл
Ответ в 7:27 утра
Есть несколько различных способов сделать это (как обсуждалось ранее в этом документе), которые кратко описаны ниже.
i) OSFP-400G-DR4 (или QDD-400G-DR4) до 4 x QSFP-100G-DR на расстоянии более 500 м SMF
Подключите до 4 QSFP-100G-DR к одному OSFP-400G-DR4 (или QDD-400G-DR4). QSFP-100G-DR можно подключить к любому порту QSFP Arista 100G.
ii) OSFP-400G-XDR4 (или QDD-400G-XDR4) до 4 x QSFP-100G-FR на расстоянии 2 км SMF
Подключите до 4 QSFP-100G-FR к одному OSFP-400G-XDR4 (или QDD-400G-XDR4). QSFP-100G-FR можно подключить к любому порту QSFP Arista 100G.
iii) OSFP-400G-PLR4 (или QDD-400G-PLR4) до 4 x QSFP-100G-LR на расстояние SMF более 10 км.
Подключите до 4х QSFP-100G-LR к одному OSFP-400G-PLR4 (или QDD-400G-PLR4). QSFP-100G-LR можно подключить к любому порту QSFP Arista 100G.

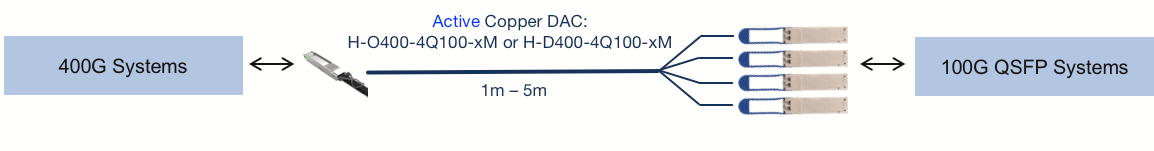

iv) H-O400-4Q100-xM (или H-D400-4Q100) до 4 портов QSFP100 с активными медными ЦАП, 1–5 м.
Подключите до 4 портов 100G QSFP к одному порту 400G OSFP или QSFP-DD. Конец QSFP активного ЦАП включает в себя микросхему коробки передач, которая преобразует электрические сигналы 2x50G PAM-4 в интерфейс 4x 25G NRZ, формат модуляции, используемый в устаревших портах 100G QSFP.
v) OSFP-400G-2FR4 — 2 x QSFP-100G-CWDM4 на расстоянии более 2 км SMF
Если порт OSFP настроен на 2 x 100G (т.е. общая полоса пропускания 200G), модуль OSFP-400G-2FR4 можно использовать для подключения к 2 трансиверам QSFP-100G-CWDM4 по дуплексному одномодовому оптоволокну.
Настройка порта OSFP на общую пропускную способность 200G означает, что каждая из 8 электрических линий, ведущих к OSFP и обратно, работает со скоростью 25 Гбит/с NRZ — тот же формат модуляции, который используется в устаревших портах 100G QSFP.
vi) OSFP-400G-SRBD (или QDD-400G-SRBD) к 4x QSFP-100G-SRBD или 4x 100G-SR1.2 QSFP на расстоянии более 100 м MMF
Подключите до 4 QSFP-100G-SRBD или 4 QSFP 100G-SR1.2 к одному модулю 400G-BIDI.
vii) OSFP-400G-SR8 (или QDD-400G-SR8) до 2 QSFP-100G-SR4 QSFP на расстоянии более 100 м MMF
Если порт OSFP работает с общей пропускной способностью 200G, модуль OSFP-400G-SR8 можно использовать для подключения к 2 трансиверам QSFP-100G-SR4 с использованием многомодового разрывной кабель.
viii) Пассивный кабель ЦАП с использованием CAB-O-2Q-400G-xM/CAB-O-2Q-200G-xM или CAB-D-2Q-400G-xM/CAB-D-2Q-200G-xM
Если порт OSFP или QSFP-DD работает с общей пропускной способностью 200G, можно использовать пассивный соединительный кабель ЦАП для подключения порта OSFP или QSFP-DD к 2 портам QSFP 100G.
