Кабель 200G QSFP56-QSFP56 AOC

Что такое кабель AOC QSFP56 и как его применить в 200G Ethernet?

Для удовлетворения потребностей пользователей скорость передачи оптической связи также увеличивается с 10G и 25G в 100G, 200 G и даже 400G прямо сейчас The Активный оптический кабель AOC может предоставить отличное решениеs для требования к высокой скорости, высокой плотности, низкой стоимости и низкому энергопотреблению центров обработки данных малого радиуса действия в домен оптические межсоединения.

1) Что такое кабель QSFP56 AOC (активный оптический кабель)?

Так, 00G активный оптический кабель представляет собой кабель связи, которому требуется внешняя энергия для преобразования электрических сигналов в оптические сигналы или оптических сигналов в электрические сигналы во время связи. Оптические трансиверы на обоих концах кабеля обеспечивают фотоэлектрическое преобразование, а также функции оптической передачи, а скорость передачи достигает 200Гбит / с. AOC состоит из двух оптических трансиверов и оптоволоконного коммутационного кабеля, который имеет большое расстояние передачи, обычно до 100 метров. Затем о форм-факторе трансивера. as эволюция 40G QSFP + и 100G QSFP28, QSFP56 (Quad 50 Gigabits Small Form-factor Pluggable) разработан специально для 200G Ethernet. По сравнению с QSFP + и QSFP28, 200G QSFP56 Такой форм-фактор, как QSFP 200 Гбит / с, поддерживающий 4 канала по 50 Гбит / с, позволяет достичь более высоких сетевых скоростей. Наиболее важным изменением с QSFP + и QSFP28 на QSFP56 является то, что QSFP56 переходит с кодировки NRZ на кодировку PAM4.

2) Как применить кабель QSFP56 в схеме подключения 200G Ethernet?

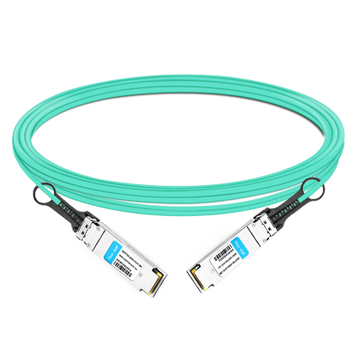

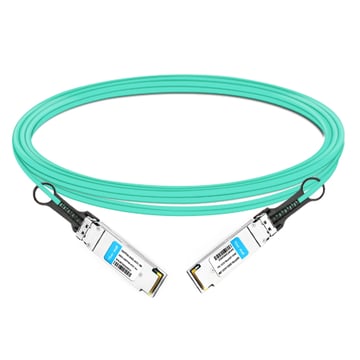

1. Кабель QSFP56 к QSFP56 AOC: это активный оптический кабель (AOC) на основе QSFP56 VCSEL (вертикальный лазер с поверхностным излучением), предназначенный для использования в системах Ethernet 200 Гбит / с. Кабель offОбладает высокой плотностью портов и возможностью конфигурирования, а также гораздо большей досягаемостью, чем пассивные медные кабели в центрах обработки данных. Поскольку AOC поддерживает «горячую» замену, его легко установить и заменить. В QSFP56 200G АОС Активный оптический кабель имеет стандартный порт QSFP8665, соответствующий стандарту SFF-56, на электрической стороне, ведущей к хост-системе. Он содержит четыре оптических трансивера с многомодовым волокном (MMF) на каждом конце, каждый из которых работает со скоростью передачи данных до 50 Гбит / с.

2. Кабель QSFP56 в 2 x 100G QSFP28 AOC: один 200 г QSFP56 оптический приемопередатчик подключен на одном конце и два 100G Приемопередатчики QSFP28 подключены на другом конце с максимальной скоростью передачи 212.5 Гбит / с. Потребляемая мощность приемопередатчика QSFP200 56 Гбит / с менее 4 Вт, а приемопередатчика 100 Гбит / с менее 2.5 Вт. Этот метод подключения в основном применяется к ответвлениям от 200G до 2x100G Ethernet в центре обработки данных.

3. Кабель QSFP56 в 4 x 50G SFP56 AOC: Используя 8-канальный полнодуплексный активный оптический кабель, один 200G QSFP56 оптический модуль подключен к одному концу и четыре 50G SFP56 модули подключены к другому конец, с максимальной скоростью до 206.25 Гбит / с. Потребляемая мощность 200G приемопередатчик менее 4 Вт, а максимальная потребляемая мощность каждых 50G модуль менее 1.5 Вт. Этот метод подключения в основном применяется к центру обработки данных 200.G в 4x50G Ответвления Ethernet.

3) Преимущества кабеля AOC QSFP56

1. QSFP28-DD AOC и кабель QSFP56 AOC

Есть два вида 200G АОС, КСФП28-ДД AOC и КСФП56 АОС, изоферменты печени с длиной волны 850 нм. Но QSFP56 форм-фактор разработан специально для 200G Ethernet а форм-фактор QSFP-DD cЭто может быть достигнуто для передачи данных по сети 200G и 400G. Таким образом, форма корпуса QSFP56 чаще всего используется в оптических трансиверах 200G и кабелях AOC / DAC. Что касается схемы подключения, они оба могут использоваться в схемах от 200G до 2x100G и от 200G до 4x50G.

2. Преимущества активного оптического кабеля QSFP56

· Большая пропускная способность: обновление оборудования не требуется, с пропускной способностью до 50 Гбит / с.

· Легкий: намного легче, чем DAC.

· Низкая степень электромагнитных помех: поскольку оптическое волокно является диэлектриком, на него непросто воздействовать электромагнитными помехами.

4) Сравнение кабелей QSFP56: 200G AOC и DAC

Во-первых, бдругие типы кабелей offЭто альтернатива покупке отдельных оптических трансиверов и кабелей по отдельности. ЦАП (Кабель прямого подключения) котораяs медный кабель, соединяющий два фиксированных модуля приемопередатчика на каждом конце кабеля. Что касается AOC (Активный оптический кабель)соединение между двумя приемопередатчиками на обоих концах поддерживается с помощью многомодового волокна.

Во-вторых, что касается стоимости, ЦАП имеет тенденцию быть ниже, когда Кабель AOC против ЦАП из-за того, что в сборке ЦАП нет оптических компонентов, так как передача осуществляется электрически по медному кабелю.

В-третьих, максимальная стандартная длина AOC составляет 50 метров. Что касается ЦАП, максимальная длина составляет 10 метров, и это связано с тем, что электрические сигналы становятся восприимчивыми к помехам и затуханию на больших расстояниях.
