Что такое 800G NDR Infiniband?
Технология Infiniband 800G NDR (Next Data Rate) представляет собой передовое решение в области высокопроизводительных вычислительных соединений, обеспечивающее беспрецедентную скорость передачи данных в 800 гигабит в секунду. Как новейшее поколение в линейке Infiniband, технология NDR специально разработана для самых требовательных задач центров обработки данных, включая обучение искусственного интеллекта, высокопроизводительные вычисления (HPC), облачную инфраструктуру и корпоративные системы хранения данных.
Эволюция технологии Infiniband
С момента своего появления в 2000 году Infiniband претерпел значительную эволюцию. План развития технологии включает несколько поколений:
- ●SDR (Single Data Rate): 2.5 Гбит/с (2001 г.)
- ●DDR (удвоенная скорость передачи данных): 5 Гбит/с (2005 г.)
- ●QDR (Quad Data Rate): 10 Гбит/с (2007)
- ●FDR (Fourteen Data Rate): 14.0625 Гбит/с (2011)
- ●EDR (Enhanced Data Rate): 25.78125 Гбит/с (2014 г.)
- ●HDR (высокая скорость передачи данных): 50 Гбит/с (2018)
- ●NDR (Next Data Rate): 100 Gbps (2022) - Текущее поколение
- ●XDR (расширенная скорость передачи данных): 200 Гбит/с (в будущем)
Технология NDR представляет собой качественный скачок вперед, предлагая скорость 100 Гбит/с на линию и поддержку до 8 линий в одном соединении.
Архитектура и производительность Infiniband 800G NDR
Основные технические характеристики
Технология 800G NDR Infiniband работает со скоростью 100 Гбит/с на линию, используя передовую сигнализацию PAM-4 и сложные механизмы коррекции ошибок. Технология поддерживает различные типы разъемов и длины кабелей для различных сценариев развертывания.
Ключевые показатели эффективности
- ●Исходная пропускная способность: 800 Гбит/с (двунаправленная)
- ●Задержка: менее микросекунды (<600 наносекунд)
- ●Накладные расходы ЦП: практически нулевые при поддержке RDMA.
- ●Энергоэффективность: оптимизировано для современных требований центров обработки данных.
- ●Масштабируемость: Поддерживает до 32 768 узлов в одной сети.
Типы и области применения разъемов
SR8 (Short Reach 8)
- ●Длина волны: 850 нм, многомодовый
- ●Расстояние: до 100 метров
- ●Тип волокна: многомодовое волокно OM4/OM5
- ●Примеры применения: соединения внутри стойки и между стойками.
- ●Преимущества: Экономически выгодное решение для высокоскоростных соединений на коротких расстояниях.
DR8 (Distant Reach 8)
- ●Длина волны: 1310 нм, одномодовый режим
- ●Расстояние: до 500 метров
- ●Тип волокна: одномодовое волокно OS2
- ●Примеры применения: Взаимосвязь между кампусом и центром обработки данных.
- ●Преимущества: Большая дальность действия без восстановления сигнала.
FR4 (Far Reach 4)
- ●Длина волны: 1310 нм, одномодовый режим
- ●Расстояние: до 2 километров
- ●Тип волокна: одномодовое волокно OS2
- ●Примеры применения: Межсетевое соединение центров обработки данных в городских и междугородних сетях.
- ●Преимущества: Максимальное покрытие на большом расстоянии для распределенных архитектур.
Интеграция NVIDIA ConnectX-7 и Quantum-2
Адаптерные карты NVIDIA ConnectX-7
Серия NVIDIA ConnectX-7 представляет собой вершину инженерной мысли в области сетевых интерфейсных карт, специально оптимизированных для развертывания Infiniband 800G NDR:
Ключевые особенности
- ●Поддержка двух портов 800G NDR: полное использование полосы пропускания.
- ●Расширенные возможности безопасности: аппаратное шифрование и изоляция.
- ●Ускорение хранения данных: интеграция с хранилищем GPUDirect.
- ●Оптимизация ИИ: улучшенная поддержка распределенного обучения.
- ●Управление энергопотреблением: динамическое масштабирование энергопотребления в зависимости от нагрузки.
Доступные форм-факторы
- ●MCX755106AS-HEAT: PCIe Gen 5.0 x32, двухпортовый 800G
- ●MCX755206AS-HEAT: PCIe Gen 5.0 x32, двухпортовый 800G с улучшенным охлаждением.
- ●MCX713104AS-HEAT: PCIe Gen 4.0 x16, однопортовый 800G
Платформа коммутаторов NVIDIA Quantum-2
Серия Quantum-2 обеспечивает коммутационную инфраструктуру для сетей 800G NDR:
Технические характеристики коммутатора
- ●Плотность портов: до 64 портов 800G NDR
- ●Пропускная способность коммутации: 51.2 Тбит/с
- ●Задержка: 90 наносекунд между портами.
- ●Энергоэффективность: лучшая в отрасли производительность на ватт.
Управление и мониторинг
- ●Unified Fabric Manager (UFM): Комплексное управление сетью
- ●Телеметрия: мониторинг производительности в реальном времени.
- ●Автоматизация: конфигурация и оптимизация на основе API.
Решения на основе медных кабелей для 800G NDR

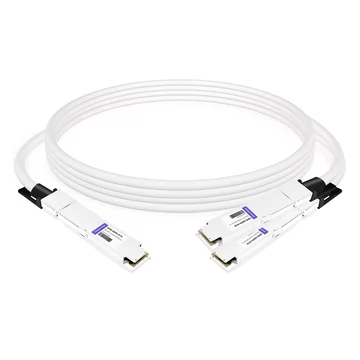

Пассивные медные кабели
Для соединений на коротких расстояниях внутри стоек и между соседними стойками пассивные медные кабели представляют собой экономичное решение:
Варианты длины
- ●0.5–2 м: Стандартные внутренние соединения для установки в стойку.
- ●3м - 5м: Соседние соединения стоек
- ●До 7 м: Пассивные решения с увеличенной дальностью действия.
Основные характеристики
- ●Скорость передачи данных: 800G NDR (100 Гбит/с × 8 линий)
- ●Тип разъема: OSFP или QSFP-DD800
- ●Энергопотребление: Сверхнизкое энергопотребление
- ●Соответствие требованиям электромагнитной совместимости: отвечает всем нормативным требованиям.
Активные оптические кабели (АОК)
Активные оптические кабели сочетают в себе гибкость волоконной оптики с простотой прокладки медных кабелей:
Преимущества
- ●Увеличенная дальность действия: до 100 метров.
- ●Гибкая прокладка кабелей: удобное управление кабелями.
- ●Энергоэффективность: Встроенная обработка сигнала
- ●Оптимизация затрат: снижение затрат на инфраструктуру.
Показатели производительности и результаты в реальных условиях
Ускорение обучения ИИ
Технология Infiniband 800G NDR продемонстрировала значительное повышение производительности в задачах искусственного интеллекта:
Результаты распределенного обучения
- ●ResNet-50: сходимость в 2.3 раза быстрее
- ●BERT Large: сокращение времени обучения в 1.8 раза
- ●GPT-3 Scale: Повышена эффективность масштабирования на 40%.
Повышение производительности высокопроизводительных вычислений
Приложения для высокопроизводительных вычислений демонстрируют существенные преимущества:
Тесты производительности научных вычислений
- ●Молекулярная динамика: повышение производительности в 3.1 раза
- ●Моделирование погоды: в 2.7 раза более быстрое время моделирования.
- ●Геномный анализ: ускорение обработки в 2.4 раза
Производительность хранилища
Современные архитектуры хранения данных используют технологию 800G NDR для повышения производительности:
Производительность NVMe-oF
- ●IOPS: до 1.2 миллиона операций случайного чтения в секунду.
- ●Пропускная способность: 100 ГБ/с на соединение.
- ●Задержка: время доступа менее 10 микросекунд
Вопросы развертывания и лучшие практики.
Проектирование сетевой топологии

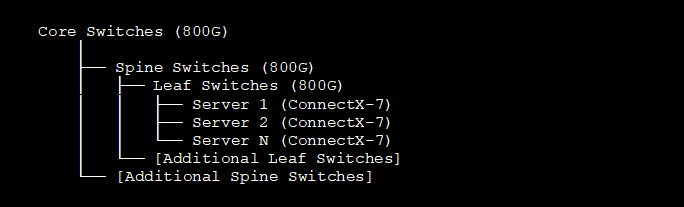

Архитектура Толстого Дерева
В современных проектах центров обработки данных используются топологии типа «толстое дерево» для максимизации пропускной способности по принципу бисекционного разделения:
Преимущества проектирования "толстого дерева"
- ●Неблокирующая архитектура: Полная двунаправленная полоса пропускания
- ●Масштабируемость: простое добавление вычислительных ресурсов.
- ●Отказоустойчивость: Множественные пути между любыми двумя узлами.
- ●Балансировка нагрузки: распределенные схемы трафика
Оптимизация энергопотребления и охлаждения
Для развертывания 800G NDR необходимо тщательно продумать вопросы энергосбережения и теплоотвода:
Планирование бюджета мощности
- ●Адаптерные карты: 25-35 Вт на каждую двухпортовую карту.
- ●Мощность импульсного переключения: 15-20 Вт на каждый порт 800G.
- ●Кабельные решения: минимальное дополнительное энергопотребление.
Термическое управление
- ●Требования к воздушному потоку: Адекватное охлаждение для развертывания в условиях высокой плотности размещения оборудования.
- ●Зона обогрева/охлаждения: оптимизированная компоновка центра обработки данных
- ●Жидкостное охлаждение: опционально для максимальной плотности
Стратегии миграции
От HDR к NDR
Организации, переходящие с 200G HDR, могут использовать существующую инфраструктуру:
- ●Повторное использование кабелей: многие кабели для HDR остаются совместимыми.
- ●Поэтапное обновление: поэтапный подход к миграции.
- ●Смешанная среда: сосуществование HDR и NDR в переходный период.
Принятие в отрасли и перспективы на будущее
Текущие лидеры рынка
Крупнейшие поставщики облачных услуг и центры высокопроизводительных вычислений внедрили технологию 800G NDR:
Облачная инфраструктура
- ●Microsoft Azure: крупномасштабные развертывания NDR (Net Dirty Recovery — отказоустойчивость).
- ●Google Cloud: оптимизированные для ИИ сети NDR
- ●Amazon Web Services: высокопроизводительные вычислительные экземпляры
Суперкомпьютерные центры
- ●Национальная лаборатория Ок-Ридж: системы Summit и Frontier
- ●Аргоннская национальная лаборатория: суперкомпьютер «Аврора»
- ●Европейские центры высокопроизводительных вычислений: многочисленные установки NDR.
Будущие разработки
План действий после NDR включает в себя:
XDR (200 Гбит/с на полосу)
- ●Сроки: ожидаемая доступность в 2026-2027 годах.
- ●Производительность: 1.6 Тбит/с на соединение.
- ●Области применения: требования к эксаскейл-вычислениям.
Расширенные функции
- ●Оптимизированная для ИИ транспортировка: специализированные протоколы для рабочих нагрузок ИИ.
- ●Квантово-безопасная защита: постквантовые криптографические возможности
- ●Интегрированная фотоника: оптические межсоединения на кристалле
Выбор подходящего решения для NDR 800G
Структура принятия решений
Требования Для Заявки
- ●Обучение ИИ/машинного обучения: приоритет отдается низкой задержке и высокой пропускной способности.
- ●Высокопроизводительные вычисления: акцент на эффективности передачи сообщений.
- ●Системы хранения данных: акцент на количестве операций ввода-вывода в секунду (IOPS) и пропускной способности.
- ●Облачная инфраструктура: учитывайте масштабируемость и управление.
Инфраструктурные ограничения
- ●Существующая оптоволоконная сеть: используйте имеющиеся инвестиции в кабельную инфраструктуру.
- ●Расчет энергопотребления: оценка общей стоимости владения.
- ●Плотность размещения оборудования в стойке: оптимизация использования пространства.
- ●Перспективы роста: План масштабируемости на несколько лет вперед
Анализ затрат и выгод
Производительность против стоимости
- ●Медные решения: самая низкая стоимость для коротких расстояний.
- ●Оптика SR8: оптимальный баланс для большинства вариантов развертывания.
- ●Оптика DR8/FR4: Превосходные характеристики для стрельбы на большие расстояния.
совокупную стоимость владения
- ●Первоначальные инвестиции: затраты на оборудование и установку.
- ●Эксплуатационные расходы: электроэнергия, охлаждение и техническое обслуживание.
- ●Повышение производительности: ускорение работы приложений.
Технология 800G NDR Infiniband представляет собой передовое решение в области высокопроизводительных сетей, обеспечивая пропускную способность и минимальную задержку, необходимые для рабочих нагрузок центров обработки данных следующего поколения. Независимо от того, создаете ли вы инфраструктуру искусственного интеллекта, высокопроизводительные вычислительные кластеры или системы хранения данных облачного масштаба, технология NDR обеспечивает основу для беспрецедентной производительности и эффективности.
Сочетание адаптеров NVIDIA ConnectX-7, коммутаторов Quantum-2 и оптимизированных кабельных решений создает полноценную экосистему, отвечающую самым высоким требованиям к сетевым технологиям. По мере развития ресурсоемких приложений, 800G NDR Infiniband готов к решению задач вычислительной техники будущего.
