1. Невосприимчивость к электростатическому разряду
В идеале наша система представляет собой полый и герметичный металлический ящик. Согласно теории электромагнитного поля, никакой внешний источник статического электричества не может повлиять на работу схемы внутри коробки. Однако такая система является спорной. Реальная система должна включать внешний интерфейс (то есть она не может быть герметичной). Практичная (в металлическом корпусе) система должна иметь возможность достаточно быстро отводить приложенное к ней статическое электричество на землю (до того, как она накопит электростатический заряд, достаточно большой, чтобы повлиять на работу системы). Отсюда вытекают следующие требования (только для устройств в металлическом корпусе):
1) Хорошая клемма заземления
2) Любой открытый металл, на который может воздействовать статическое электричество, должен иметь хорошее соединение с клеммой заземления.
3) Любые зазоры в корпусе устройства должны быть достаточно малы, чтобы статическое электричество не могло «пройти» внутрь устройства через металлический зазор.
2. Общий вид шасси

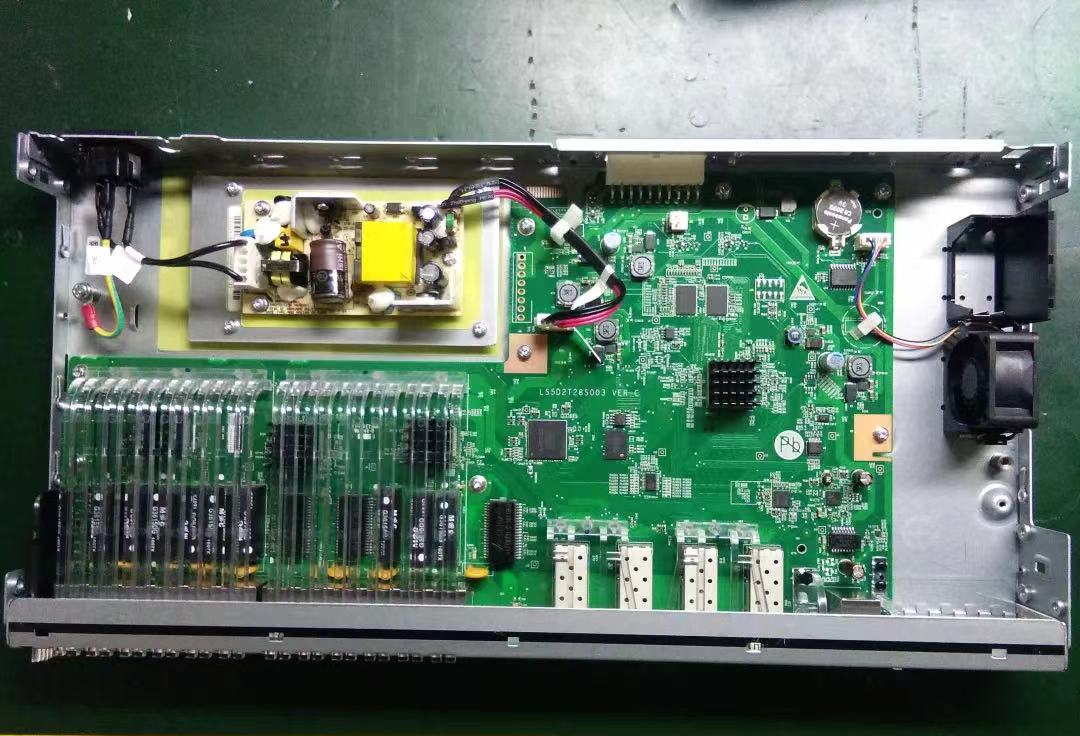

Рисунок 1: Общий вид шасси
Это шасси имеет верхнюю крышку, которая имеет большую площадь металлического контакта с шасси. Верхняя крышка закрывает левую, правую, верхнюю и заднюю стороны шасси в целом.
3. Потребляемая мощность и переменный/постоянный ток

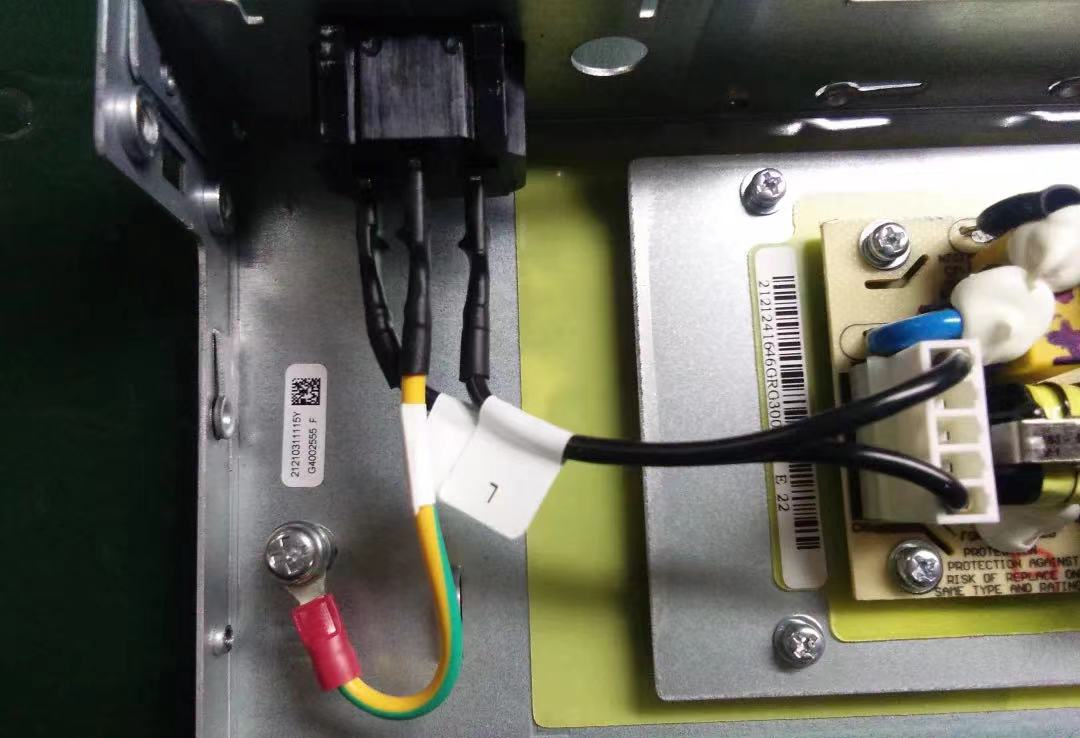

Рисунок 2: потребляемая мощность и переменный/постоянный ток
Заземляющий провод для ввода питания напрямую подключен к корпусу шасси, но не к разъему переменного/постоянного тока. Другими словами, большой кусок металла шасси используется в качестве идеальной цепи электростатического разряда (это также должно быть хорошо для испытаний, таких как скачки напряжения). Синее устройство над разъемом питания переменного/постоянного тока должно быть варистором.
4. AC / DC выходной
Выход AC/DC напрямую подключен к материнской плате (ввод питания печатной платы и рабочее место).
5. Связь между материнской платой и корпусом

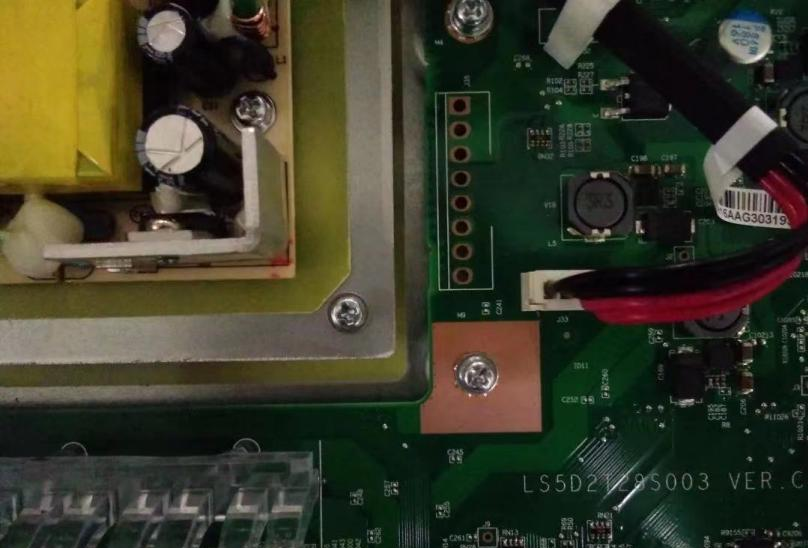

Рис. 3. Соединение между материнской платой и корпусом.
Видно, что под винтами крепления материнской платы имеется большая площадь оголенной медной фольги. Разберите основную плату, корпус шасси ниже выглядит следующим образом:

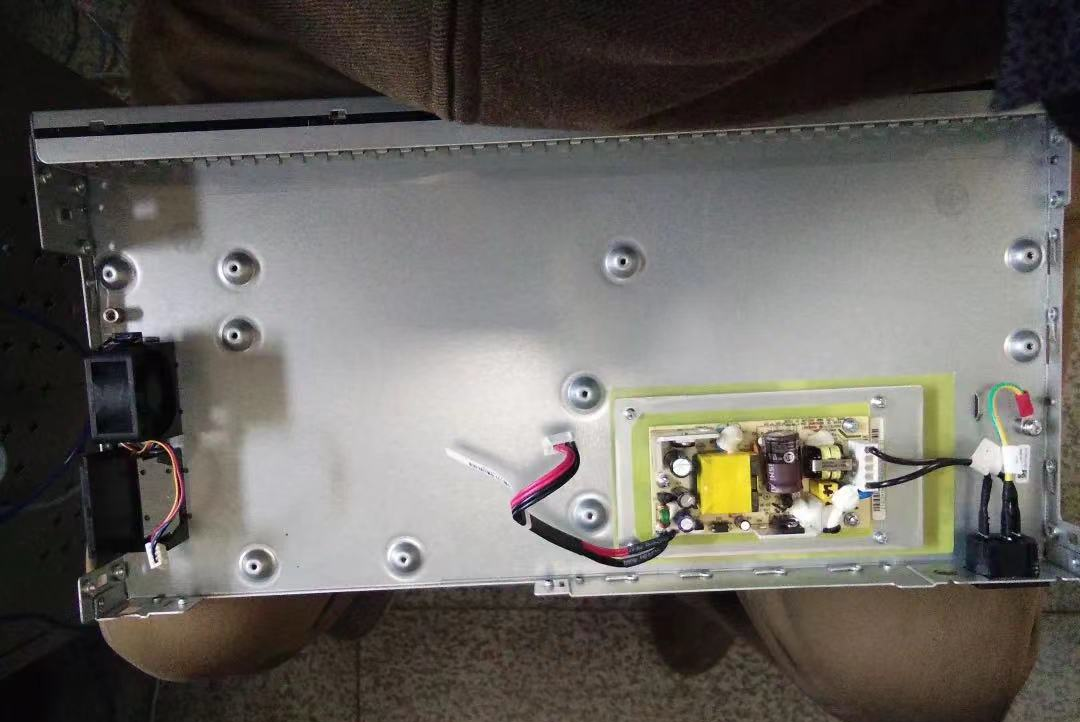

Рис. 4. Корпус корпуса под материнской платой.
Каждое монтажное отверстие выступает на большую площадь. Соответственно, если смотреть снизу корпуса, монтажные отверстия утоплены.
Каждый винт крепления печатной платы соединяет заземление на печатной плате (рабочее заземление или заземление разъема, см. ниже) с корпусом. Рабочая земля на печатной плате и земля разъема подключаются через корпус шасси.
6. Соединение между разъемом материнской платы и корпусом и материнской платой
Есть две ситуации.
6.1 Разъем, приваренный к основной плате, хорошо сочетается с корпусом

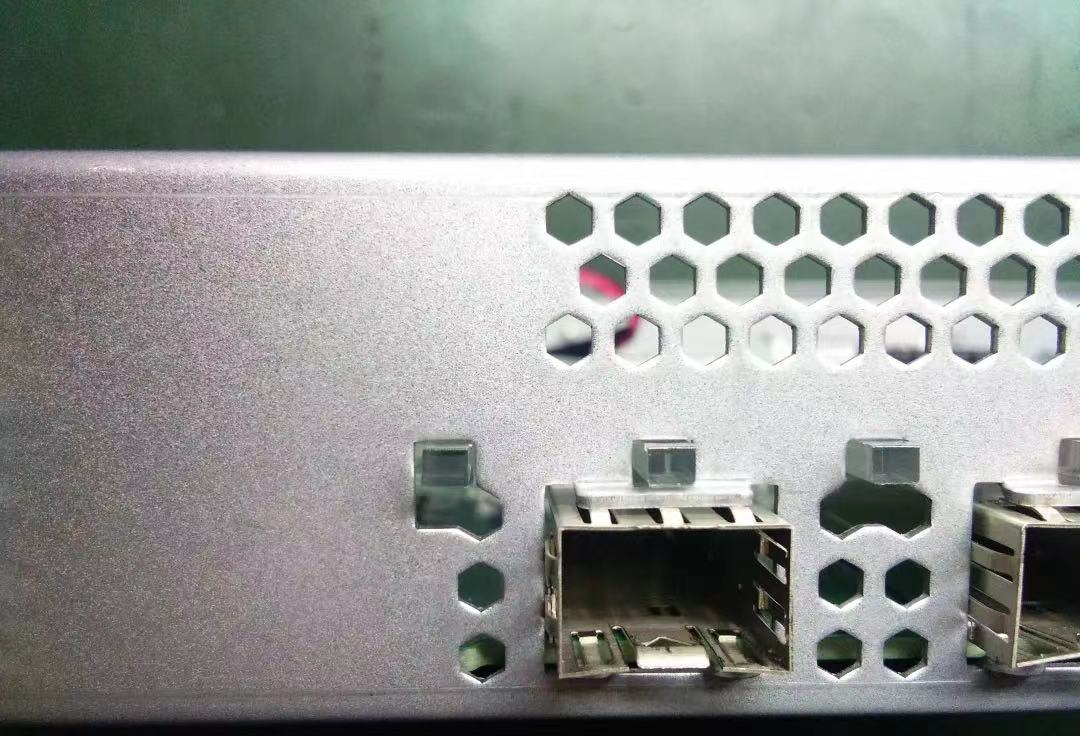

Figure5：Условие хорошего круга
На рисунке корпус шасси имеет изгиб у отверстия разъема, который хорошо соединяется с язычком разъема. В это время подключите корпус разъема непосредственно к рабочему заземлению печатной платы.
6.2 Недостаточный контакт между корпусом разъема и шасси
В настоящее время корпус разъема использует отдельную заземляющую пластину на печатной плате (несколько корпусов разъемов с плохим контактом с корпусом шасси совместно используют заземляющую пластину), а затем, с одной стороны, он соединяется с емкостью между печатной платой и рабочей заземление, а с другой стороны он крепится к корпусу корпуса с помощью описанных выше винтов и больших участков медной фольги. Заземление разъема и рабочее заземление на печатной плате имеют общее заземление через шасси. На печатной плате эти два элемента не соединены напрямую (между ними имеется емкостная связь). Таким образом, при выполнении электростатического разряда на таких разъемах статическое электричество сначала будет разряжаться через корпус шасси, а не уходить на рабочую землю печатной платы.

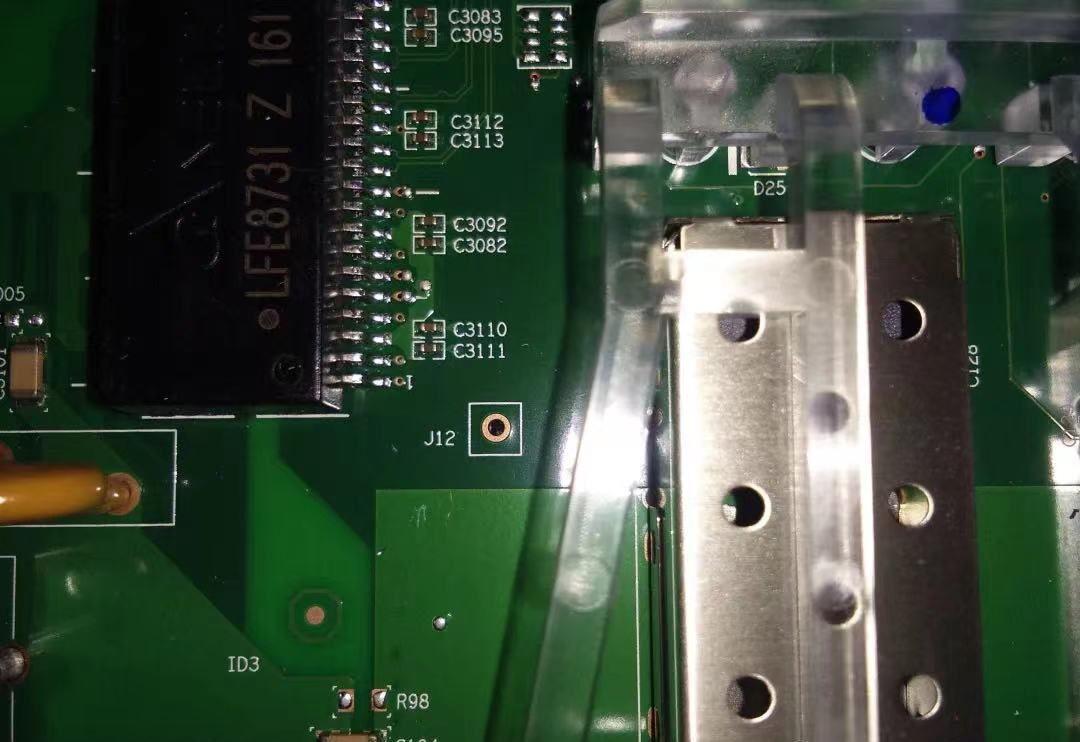

Рисунок 6: Условия плохого контакта
7.Разное
7.1 Тактный переключатель
Контакт заземления тактового переключателя (управляемого через панель) подключен к заземлению разъема, поэтому тактовый переключатель не будет работать, если он не установлен в шасси.
7.2 Защита сетевого интерфейса
В дополнение к обычно используемому TVS на локальной стороне земля со стороны трансформатора соединяется с землей разъема (окончательно соединяется с рабочей землей через шасси) через варистор (величина сопротивления неизвестна).
Световой индикатор сети размещен на печатной плате и выведен через длинную световодную колонну вместо использования разъема RJ45 со светодиодами, чтобы статическое электричество не мешало работе системы через сигнальную линию светодиодов.
